Τι είναι η αδράνεια, το μέτρο και η ακτίνα στον χάλυβα SHS & RHS;

Στη δομική μηχανική, τον αρχιτεκτονικό σχεδιασμό και τη βαριά βιομηχανική κατασκευή, το περιθώριο λάθους είναι μηδενικό. Η επιλογή του σωστού δομικού τμήματος δεν αφορά μόνο την αισθητική ή την ακατέργαστη χωρητικότητα-είναι μια εξελιγμένη πράξη εξισορρόπησης γεωμετρικής απόδοσης, μηχανικής απόδοσης και βελτιστοποίησης κόστους.

Τετράγωνες κοίλες τομές(SHS)και Ορθογώνιες κοίλες τομές(RHS)-γνωστά συλλογικά ως δομικά υπολογιστικά φύλλα, τμήματα πλαισίου ή κοίλα δομικά τμήματα(HSS)-αντιπροσωπεύουν την κορυφή της δομικής απόδοσης. Τα κλειστά, ανθεκτικά σε στρέψη-προφίλ τους προσφέρουν απαράμιλλη απόδοση σε συνθήκες πολλαπλών-αξονικής φόρτισης.

Ωστόσο, η μετάφραση ενός σχεδίου μηχανικής σε έναν βελτιστοποιημένο,-οικονομικό λογαριασμό υλικών απαιτεί μια βαθιά, ασυμβίβαστη κατανόηση τουΙδιότητες ενότητας. Αυτός ο περιεκτικός οδηγός αποδομεί τις κρίσιμες γεωμετρικές παραμέτρους-Στιγμή Αδράνειας (Ι), Ενότητα ενότητας (Z και S), καιΑκτίνα περιστροφής (r)-επιτρέποντας στους υπεύθυνους προμηθειών, στους μηχανικούς κατασκευών και στους κατασκευαστές να αγοράζουν κορυφαία προφίλ SHS και RHS με απόλυτη κλινική εμπιστοσύνη.

Πριν βουτήξουμε στις μαθηματικές ιδιότητες, είναι σημαντικό να ορίσουμε τη φυσική μορφολογία των τομών και γιατί τα προφίλ τους υπαγορεύουν τους δομικούς τους ρόλους.

SHS (Τετράγωνο)

β=βάθος

β=πλάτος

RHS (Ορθογώνιο)

β=πλάτος

h=βάθος

b≠h



• Τετράγωνες κοίλες τομές (SHS)

Τα προφίλ SHS έχουν ίσο πλάτος και βάθος (b=h). Αυτή η τέλεια συμμετρία αποδίδει ομοιόμορφες δομικές ιδιότητες τόσο στον άξονα X-και στον άξονα Y-.

 Περιπτώσεις Πρωτογενούς Χρήσης:Στήλες, κατακόρυφα στηρίγματα, διαστημικά πλαίσια πολλαπλών-κατευθύνσεων και μέλη συμπίεσης όπου αναμένεται ομόκεντρη φόρτιση.

Πλεονέκτημα προμήθειας:Εξαλείφει τον κίνδυνο σφαλμάτων εγκατάστασης του χώρου όσον αφορά τον προσανατολισμό (χωρίς "λάθος προς τα επάνω") και απλοποιεί τη λεπτομέρεια των αρμών.

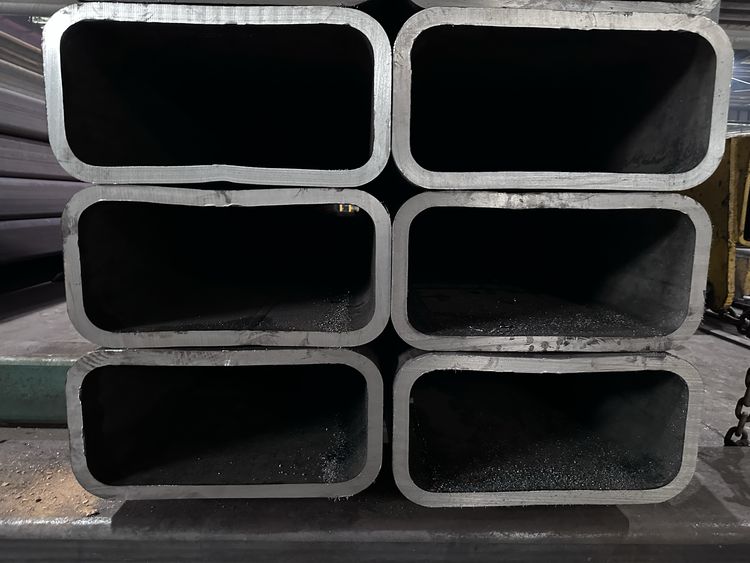

• Ορθογώνιες κοίλες τομές (RHS)

Τα προφίλ RHS διαθέτουν άνιση αναλογία διαστάσεων, όπου το βάθος (h) είναι μεγαλύτερο από το πλάτος (b). Αυτό δημιουργεί δύο διακριτούς άξονες: τον κύριο (ισχυρό) άξονα X-και τον δευτερεύοντα (αδύναμο) Y-άξονα.

  Περιπτώσεις Πρωτογενούς Χρήσης:Δοκοί, τεγίδες, υπέρθυρα, δοκοί δαπέδου και οποιοδήποτε δομικό μέλος υπόκειται σε ροπές κάμψης μονής κατεύθυνσης ή υψηλά εγκάρσια φορτία.

Πλεονέκτημα προμήθειας:Μεγιστοποιεί την απόδοση του υλικού τοποθετώντας τον χάλυβα ακριβώς εκεί που το απαιτούν οι τάσεις κάμψης, μειώνοντας το νεκρό βάρος και το κόστος υλικού χωρίς να θυσιάζεται η ασφάλεια.

Κατά την αξιολόγηση φύλλων προδιαγραφών χάλυβα ή την αγορά πακέτων δεδομένων λογισμικού, τρεις βασικές μετρήσεις διέπουν τα μηχανικά όρια των προφίλ SHS και RHS. Ας τα αναλύσουμε τόσο από μηχανολογική όσο και από εμπορική άποψη.

• Δεύτερη στιγμή εμβαδού / Ροπή αδράνειας (Ι)

Η Στιγμή της Αδράνειας, που συμβολίζεται ως I_x​(για τον κύριο άξονα) καιI_y​(για τον δευτερεύοντα άξονα), μετρά την αντίσταση ενός στοιχείουκάμψη κάμψηςβασίζεται εξ ολοκλήρου στη γεωμετρία της διατομής του. Εκφράζεται σε μονάδες mm⁴ ή cm⁴.

Για τμήμα κοίλου κουτιού με εξωτερικές διαστάσεις B×H και εσωτερικές διαστάσειςb×h(όπου b=B−2tκαιh=H−2t, tείναι το πάχος του τοιχώματος):

Γιατί έχει σημασία για την προμήθεια: Iελέγχει άμεσα πόσο θα κρεμάσει (εκτρέπεται) μια δοκός κάτω από ένα δεδομένο φορτίο. Εάν η κατασκευή σας έχει αυστηρά όρια παραμόρφωσης (π.χ. στήριξη γυάλινων προσόψεων ή γερανούς ακριβείας), αγοράστε ένα τμήμα με υψηλότεροIΗ τιμή σάς επιτρέπει να αποφύγετε παράπονα δομικής αστοχίας ή λειτουργικότητας.

Η διαφορά Premium:Προφίλ SHS/RHS υψηλής-ανοχής, ζεστού-τελικού φινιρίσματος προσφέρουν ομοιόμορφο πάχος τοιχώματος (t) σε ολόκληρη την περίμετρο, αποδίδοντας προβλέψιμα, υψηλότερα εγγυημέναI τιμές από subpar, μεταβλητά-χοντρό κρύο-εναλλακτικές που σχηματίζονται.

• Ενότητα ενότητας (Z και S)

Το Section Modulus ποσοτικοποιεί άμεσα τοικανότητα κάμψης (αντοχή)του χαλύβδινου τμήματος πριν υποστεί μόνιμη, πλαστική παραμόρφωση ή δομική αστοχία. Γεφυρώνει το χάσμα μεταξύ της γεωμετρικής αδράνειας και της αντοχής διαρροής του υλικού(f_y ​).

Υπάρχουν δύο τιμές που καθορίζονται στους τεχνικούς οδηγούς:

Μέτρο ελαστικής τομής(Ζ ή Λοιπόν):Υπολογίστηκε ως Z=I/y_μέγ​ (όπουy_μέγ​ είναι η απόσταση από τον ουδέτερο άξονα έως την εξώτατη ίνα). Καθορίζει το όριο του εύρους ελαστικού σχεδιασμού όπου ο χάλυβας επιστρέφει στο αρχικό του σχήμα μετά την εκφόρτωση.

Μέτρο πλαστικού τμήματος(S ή Wpl):Λαμβάνει υπόψη την πλήρη πλαστικοποίηση της διατομής-κατά τον σχεδιασμό της τελικής οριακής κατάστασης. Αντιπροσωπεύει την πραγματική μέγιστη ικανότητα κάμψης που χρησιμοποιείται στη σύγχρονη πλαστική σφαιρική ανάλυση.

Γιατί έχει σημασία για την προμήθεια:Χωρητικότητα ροπής κάμψης(M)υπολογίζεται ωςM=Z×f_y. Εάν αγοράζετε χάλυβα με βελτιστοποιημένα, επαληθευμένα δομοστοιχεία υψηλής διατομής, μπορείτε να καθορίσετε λεπτότερα πάχη τοιχωμάτων ή μικρότερα προφίλ για να επιτύχετε την ίδια ακριβώς φέρουσα ικανότητα-φόρτωσης. Αυτό μεταφράζεται άμεσα σε χιλιάδες δολάρια που εξοικονομούνται σε κόστος εφοδιαστικής, διαχείρισης και πρώτων υλών.

• Ακτίνα περιστροφής (r)

Η ακτίνα περιστροφής (r) αντιπροσωπεύει την κατανομή της-διατομής γύρω από τον δομικό της άξονα. Υπολογίζεται ως εξής:

​

Όπου Α είναι η συνολική-διατομή του χάλυβα. Εκφράζεται σε χιλιοστά (mm).

Γιατί έχει σημασία για την προμήθεια:Το r είναι ο μοναδικός πιο κρίσιμος παράγοντας κατά τον σχεδιασμό στηλών ή αντηρίδων συμπίεσης που είναι επιρρεπείς σελυγισμός. Ο λόγος λεπτότητας μιας στήλης είναι αντιστρόφως ανάλογος του r. Μια υψηλότερη ακτίνα περιστροφής σημαίνει ότι το προφίλ είναι εξαιρετικά ανθεκτικό στο λυγισμό υπό έντονη αξονική συμπίεση.

Αγοράζοντας SHS ή RHS με βέλτιστη τιμή r, διασφαλίζετε ότι οι κάθετες κολώνες σας μπορούν να σταθούν ψηλότερα και να υποστηρίξουν βαρύτερα αξονικά φορτία χωρίς να απαιτούνται ογκώδεις, βαριές τομές από συμπαγές χάλυβα ή εξωτερικά στήριγμα.

κοίλο τμήμα στέγης δημόσιου κτιρίου

μεγάλης κλίμακας χαλύβδινο πλαίσιο βιομηχανικού κτιρίου

Κόμβος δημόσιας συγκοινωνίας από χαλύβδινη οροφή με θόλο

Για να δείξετε πώς αλληλεπιδρούν αυτές οι τιμές για να καθοδηγήσουν τις αποφάσεις αγοράς σας, ανατρέξτε σε αυτήν την τεχνική διασταύρωση-των καθολικά καθορισμένων προφίλ SHS και RHS:

• Προμήθειες από το Matrix:

Μόχλευση πάχους:Σημειώστε ότι η αύξηση του πάχους τοιχώματος SHS 100×100 από 4,0 mm σε 6,0 mm προκαλεί45% αύξηση βάρους(11,8 έως 17,2 kg/m) αλλά δίνει ένα τεράστιοΑύξηση 68% στο Μέτρο Πλαστικής Τομής (S_x​)(53,6 έως 76,5 cm³). Όταν απαιτείται καθαρή αντοχή σε έναν περιορισμένο χώρο, η αναβάθμιση του πάχους αποδίδει εκθετικά υψηλότερες αποδόσεις αντοχής από το αυξανόμενο μέγεθος.

Το πλεονέκτημα του άξονα:Δείτε το RHS 200×100×6. Είμαι εγώ_x(1790 εκ⁴) είναι σχεδόν3 φορές μεγαλύτεροαπό το εγώ του_y(602 εκ⁴). Όταν διαμορφώνεται ως δοκός με φορτία που αντέχουν κατακόρυφα στην όψη 200 mm, ξεπερνά τις ογκώδεις τετράγωνες τομές ενώ καταλαμβάνει ελάχιστο οριζόντιο πλάτος-καθιστώντας το ιδανικό για σφιχτές κοιλότητες τοίχων και αρχιτεκτονικά γυάλινα στηρίγματα πλαισίου.

Όταν προμηθεύεστε SHS και RHS για τα έργα σας, η επιλογή των αριθμών από ένα φύλλο είναι μόνο η μισή μάχη. Για να διασφαλίσετε ότι αγοράζετε διαρθρωτικά περιουσιακά στοιχεία υψηλής-αξίας{-μακράς διάρκειας, εκτελέστε την προμήθεια σας με βάση αυτά τα τέσσερα αυστηρά κριτήρια ποιότητας:

• Σημείο αναφοράς 1: Ζεστό-Τελειωμένο εναντίον κρύο-Σχηματισμός

Η μεθοδολογία κατασκευής αλλάζει δραστικά τις ιδιότητες του βασικού τμήματος.

Ζεστό-Ολοκληρώθηκε (EN 10210 / ASTM A501):Σχηματίζεται σε θερμοκρασίες κανονικοποίησης. Αυτά τα τμήματα έχουν μηδενικές υπολειμματικές εσωτερικές τάσεις, ομοιόμορφη ακτίνα γωνίας και ομοιογενείς μεταλλουργικές κατασκευές.Αγοράστε τα για βαριά δυναμικά φορτία, κολώνες υψηλής-ανόδου, σεισμικές ζώνες και κρίσιμους κόμβους συγκόλλησης.Παρέχουν τις υψηλότερες προβλέψιμες αντοχές απόδοσης και διάρκεια ζωής σε κόπωση.

Ψυχρός-Σχηματισμός (EN 10219 / ASTM A500):Σχηματίζεται σε θερμοκρασία δωματίου. Διαθέτουν μεγαλύτερες ακτίνες γωνίας και υψηλές συγκεντρώσεις εσωτερικών τάσεων στις γωνίες, γεγονός που μειώνει το αποτελεσματικό επίπεδο πλάτος του τμήματος.Αγοράστε τα για τυπικό δομικό πλαίσιο, δευτερεύουσες γραμμές υποστήριξης, ράφι και{0}}ευαίσθητες εφαρμογές.

• Σημείο αναφοράς 2: Έλεγχος ακτίνας γωνίας

Για τμήματα που σχηματίζονται ψυχρά-, μια σφιχτή γωνιακή ακτίνα ελαχιστοποιεί το υλικό που αφαιρείται από την περίμετρο, διατηρώντας ελαφρώς υψηλότερη Ροπή Αδράνειας. Ωστόσο, εάν η γωνία είναι πολύ αιχμηρή, κινδυνεύει να ραγίσει κατά τη διάρκεια βαριάς συγκόλλησης ή γαλβανισμού εν θερμώ-.

Βεβαιωθείτε ότι ο προμηθευτής σας εγγυάται μια γωνιακή ακτίνα (r_γωνία​) μεταξύ1.5tκαι3.0t. Αυτό εγγυάται τη βέλτιστη δομική ασφάλεια κατά την κατασκευή και αποτρέπει δομικά τρωτά σημεία στις διεπαφές αρμών.

• Σημείο αναφοράς 3: Συνέργεια βαθμού χάλυβα

Ο συνδυασμός της ιδιότητας γεωμετρικής διατομής με τη βέλτιστη ποιότητα χάλυβα είναι ο απόλυτος τρόπος για να επιτευχθεί δομική βελτιστοποίηση:

  S235/S275:Ιδανικό για δομικά πλαίσια χαμηλού φορτίου, χειρολισθήρες και αρχιτεκτονικές πινελιές.

S355 (The Industry Sweet Spot):Προσφέρει εξαιρετική ισορροπία συγκολλησιμότητας, τιμής και αντοχής. Η αναβάθμιση από S275 σε S355 επιτρέπει στους δομικούς μηχανικούς να μειώσουν τα απαιτούμενα πάχη διατομών κατά περίπου 15-20% επειδή όσο υψηλότερο f_y​ συμπληρώνει τέλεια το συντελεστή τομής.

S460 / Βαθμοί ειδικότητας υψηλής-απόδοσης:Σχεδιασμένο για υπεράκτιες πλατφόρμες, βαριές βραχίονες γερανών και-μεγα-κολώνες υψηλής ανόδου. Η προμήθεια αυτών των εξαιρετικά{3}}υψηλών βαθμών σάς επιτρέπει να μειώσετε δραματικά τα προφίλ, εξοικονομώντας πολύτιμο δομικό βάρος και χώρο δομικού αποτυπώματος.

Κάθε παρτίδα μύλου-σε λειτουργία και αποθέματος που διανέμουμε κατασκευάζεται υπό αυστηρό έλεγχο διαστάσεων, δίνοντάς σας ένα ξεχωριστό ανταγωνιστικό πλεονέκτημα:

Ασυμβίβαστες ανοχές διαστάσεων:Τα προφίλ μας παρουσιάζουν διακυμάνσεις των εξωτερικών διαστάσεων κάτω από ±0,5% και αποκλίσεις στο πάχος του τοιχώματος περιορίζονται στο ±5%. Αυτό σημαίνει ότι οι πραγματικές ιδιότητες της γεωμετρικής διατομής σας ταιριάζουν απόλυτα με τις θεωρητικές τιμές που χρησιμοποιούνται στο λογισμικό μηχανικής σας-εξαλείφοντας τα ελλείμματα εργασίας και υπολογισμού της δομικής τοποθεσίας-.

Άψογη συγκολλησιμότητα και φινίρισμα επιφάνειας:Χωρίς μεγάλη κλίμακα ή εσωτερικές μικρο{0}}ρωγμές, τα τμήματα κουτιού μας επιταχύνουν δραματικά την αυτοματοποιημένη-κοπή λέιζερ, τη μέτρηση και τη ρομποτική συγκόλληση.

Πλήρης ιχνηλασιμότητα πιστοποίησης:Κάθε δομικό τμήμα που παραγγέλνεται παρέχεται με αυθεντική πιστοποίηση, επικύρωση χημείας, δοκιμές κρούσης εγκοπής Charpy V- και εγγυημένα προφίλ μηχανικών ιδιοτήτων.
