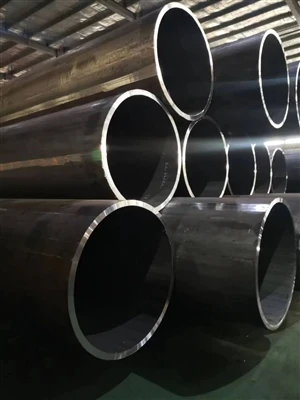

Σωλήνας συγκόλλησης με βυθισμένο τόξο κατά μήκος (συντομογραφία σωλήνας LSAW). Η συγκόλληση κατά μήκος βυθισμένου τόξου (LSAW) παράγεται με τη χρήση μιας μονής πλάκας ως πρώτης ύλης, με συμπίεση (κύλιση) της χαλύβδινης πλάκας σε ένα τεμάχιο σωλήνα σε ένα καλούπι ή σε μια μηχανή χύτευσης και με την υιοθέτηση συγκόλλησης με βυθισμένο τόξο διπλής όψης και την επέκταση του διάμετρος. Το τελικό προϊόν έχει ένα ευρύ φάσμα προδιαγραφών και η συγκόλληση έχει καλή σκληρότητα, πλαστικότητα, ομοιομορφία και συμπαγή και έχει τα πλεονεκτήματα της μεγάλης διαμέτρου σωλήνα, του παχιού τοιχώματος σωλήνα, της αντοχής σε υψηλή πίεση, της αντοχής σε χαμηλή θερμοκρασία και της αντοχής στη διάβρωση.
Κατά την κατασκευή αγωγών πετρελαίου και φυσικού αερίου υψηλής αντοχής, υψηλής σκληρότητας, υψηλής ποιότητας σε μεγάλες αποστάσεις, οι περισσότεροι από τους απαιτούμενους χαλύβδινους σωλήνες είναι σωλήνες μεγάλης διαμέτρου, με ευθεία ραφές, με συγκολλημένο τόξο, με ευθεία ραφή. Σύμφωνα με το πρότυπο API, σε μεγάλους αγωγούς πετρελαίου και φυσικού αερίου, ο σωλήνας με συγκολλημένο τόξο με ευθεία ραφή είναι ο μόνος καθορισμένος τύπος σωλήνων όταν διέρχεται από περιοχές Κατηγορίας Ι και Τάξης 2, όπως ζώνες μεγάλου υψομέτρου, βυθούς και αστικές πυκνοκατοικημένες περιοχές. Σύμφωνα με διαφορετικές μεθόδους χύτευσης, μπορεί να χωριστεί σε:
Συγκολλημένος σωλήνας UOE: μετά την προ-κάμψη της μονής χαλύβδινης πλάκας, U-forming, O-forming, εσωτερική συγκόλληση, εξωτερική συγκόλληση, μηχανική ψυχρή διαστολή και άλλες διαδικασίες.
Συγκολλημένος σωλήνας JCOE: είναι σύμφωνα με τη διαδικασία "JCOE" προ-συγκόλλησης, διαμόρφωσης, διαστολής εν ψυχρώ μετά τη συγκόλληση.
Συγκολλημένος σωλήνας HME: Σχηματίζεται από το "CCO" με τη μέθοδο κύλισης του μανδρελιού και τη διαδικασία ψυχρής διαστολής μετά τη συγκόλληση.
Οι κύριες τεχνικές παράμετροι του LSAW (σωλήνα με συγκόλληση με υποβρύχιο τόξο ευθείας ραφής) είναι οι εξής:
Πάχος τοιχώματος: 6.4-23.8 mm (0.252-0.94 ίντσες) σε ποιότητα χάλυβα X80 και 6.4-26.4 mm (0.{ {11}}.04in) σε ποιότητα χάλυβα X70. Το πάχος του τοιχώματος μπορεί να αυξηθεί σε διάφορους βαθμούς καθώς το υλικό χαμηλώνει.
Πρότυπο προϊόντος: ISO3183-3, API Spec 5L, GB9711, κ.λπ.
Ευθύγραμμη ραφή με συγκόλληση με τόξο από χάλυβα διαμέτρου έως Φ406.4-Φ1422,4 mm.
Ο χαλύβδινος σωλήνας μπορεί να έχει μήκος έως 12,2 μέτρα και το πάχος του τοιχώματος είναι 6.4-26,4 χιλιοστά στην κατηγορία χάλυβα ×70.
Κύρια χαρακτηριστικά του σωλήνα LSAW:
1) Ο χαλύβδινος σωλήνας έχει μια διαμήκη συγκόλληση και οι εσωτερικές και εξωτερικές συγκολλήσεις συγκολλούνται με συγκόλληση με βυθισμένο τόξο.
2) Μετά τη συνολική μηχανική επεξεργασία διαστολής, η εσωτερική τάση του χαλύβδινου σωλήνα είναι μικρή και ομοιόμορφα κατανεμημένη, η οποία μπορεί να αποτρέψει αποτελεσματικά τη διάβρωση από την πίεση, την υψηλή ακρίβεια διαστάσεων και είναι βολική για την επιτόπια κατασκευή συγκόλλησης.
3) Χρησιμοποιώντας τη διαδικασία της προ-συγκόλλησης μετά τη συγκόλληση, η διαδικασία συγκόλλησης είναι σταθερή και η ποιότητα συγκόλλησης είναι υψηλή.
4) Οι συγκολλήσεις είναι εύκολο να επιτευχθούν μη καταστροφικές δοκιμές κατά την παραγωγή και μη καταστροφικές δοκιμές στο πεδίο κατά τη χρήση.
5) Η σειρά προδιαγραφών του προϊόντος είναι μεγάλη, η οποία μπορεί να παράγει μικρή διάμετρο, μεγάλο πάχος τοιχώματος και μπορεί επίσης να παράγει χαλύβδινο σωλήνα μεγάλης διαμέτρου και μεγάλου πάχους τοιχώματος.
