Συγκολλημένος χαλύβδινος σωλήνας ευθείας ραφής (ατσάλινος σωλήνας LSAW), Χαλύβδινος σωλήνας συγκόλλησης με βυθισμένο τόξο διπλής-όψης (ατσάλινος σωλήνας DSAW), Διαμήκης χαλύβδινος σωλήνας με συγκολλημένο τόξο, συγκολλημένος σωλήνας με ευθεία ραφή υψηλής συχνότητας

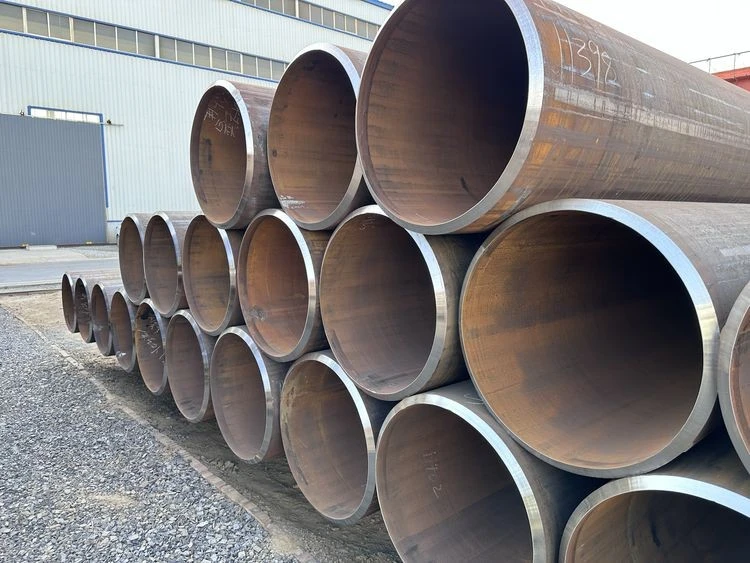

LSAW (Διαμήκης συγκόλληση βυθισμένου τόξου)είναι ένας τύπος σωλήνων SAW κατασκευασμένος από χαλύβδινες πλάκες που υποβλήθηκαν σε θερμή έλαση με τεχνολογία διαμόρφωσης JCOE ή UOE. Η τεχνολογία JCOE αντιπροσωπεύει τις διαδικασίες διαμόρφωσης και διαμόρφωσης που εμπλέκονται κατά την κατασκευή καθώς και την εσωτερική και εξωτερική συγκόλληση και διαστολή εν ψυχρώ που πραγματοποιούνται μετά τη συγκόλληση.
Οι σωλήνες χάλυβα παράγονται κυρίως με δύο διαφορετικές μεθόδους κατασκευής, δηλαδή συγκολλημένους σωλήνες ή σωλήνες χωρίς ραφή. Η συγκόλληση με διαμήκη βυθισμένο τόξο LSAW - είναι μια ειδική τεχνική συγκόλλησης που χρησιμοποιείται στην παραγωγή συγκολλημένων σωλήνων. Το LSAW είναι συνήθως η πιο οικονομική λύση όταν οι συνθήκες λειτουργίας απαιτούν υψηλό πάχος τοιχώματος λόγω υψηλής εσωτερικής ή εξωτερικής πίεσης.
Βαθμοί χαλύβδινων σωλήνων LSAW:
Για αγωγό: API 5L GR A, GR.B, X42, X45, X50, X60, X60, X65, X70, X80
Για πασσάλους: ASTM A252 GR 1, GR 2, GR 3
ASTM A53: GR A, GR B, GR C, GR D
BS 4360: Βαθμός 43, Βαθμός 50
EN: S275J0H, S275J2H, S355J0H, S355J2H,S355NH,S460NH
Εφαρμογή του χαλύβδινου σωλήνος LSAW:
Χρησιμοποιείται για λάδι/αέριο/νερό
Μετάδοση
Μηχανική
Υπεράκτια έργα.
Κατά την κατασκευή αγωγών πετρελαίου και φυσικού αερίου υψηλής-αντοχής,-υψηλής-σκληρότητας,-μεγάλης ποιότητας-μεγάλης ποιότητας, οι απαιτούμενοι χαλύβδινοι σωλήνες είναι κυρίως μεγάλοι-διαμέτρου πάχους-σωλήνες με συγκόλληση τόξου με ευθεία ραφή. Σύμφωνα με τα πρότυπα API, σε μεγάλους αγωγούς πετρελαίου και φυσικού αερίου, όταν διέρχονται από περιοχές Κατηγορίας 1 και Κλάσης 2, όπως περιοχές με υψηλό-κρύο κρύο, βυθοί και πυκνοκατοικημένες αστικές περιοχές, οι σωλήνες συγκολλημένου τόξου με ευθεία ραφή είναι ο μόνος κατάλληλος τύπος σωλήνων.
Πλεονεκτήματα των χαλύβδινων σωλήνων LSAW:
1) Υψηλή απόδοση παραγωγής: Σε σύγκριση με τους παραδοσιακούς σωλήνες μακράς συγκόλλησης, οι συγκολλημένοι σωλήνες ευθείας ραφής LSAW έχουν υψηλότερη απόδοση παραγωγής.
2) Σταθερή ποιότητα συγκόλλησης: Η χρήση της τεχνολογίας συγκόλλησης με βυθισμένο τόξο μπορεί να εξασφαλίσει τη σταθερότητα της ποιότητας συγκόλλησης.
3) Υψηλή ποιότητα συγκόλλησης: Η ποιότητα της συγκόλλησης είναι υψηλή και μπορεί να ικανοποιήσει υψηλότερες απαιτήσεις.
4) Κατάλληλοι για συγκολλημένους σωλήνες μεγάλης-διαμέτρου: Οι συγκολλημένοι σωλήνες ευθείας ραφής LSAW είναι κατάλληλοι για την κατασκευή σωλήνων μεγάλης-διαμέτρου.
5) Απλός έλεγχος διαδικασίας: Σε σύγκριση με άλλες μεθόδους συγκόλλησης, ο έλεγχος διαδικασίας των συγκολλημένων σωλήνων ευθείας ραφής LSAW είναι σχετικά απλός.
