Οι εργοστασιακές σωληνώσεις είναι ένα κρίσιμο στοιχείο σε βιομηχανικές συνθήκες, υπεύθυνες για τη μεταφορά υγρών, αερίων και άλλων υλικών σε όλες τις εγκαταστάσεις παραγωγής. Η παραγωγή εργοστασιακών σωληνώσεων περιλαμβάνει μια πολύπλοκη διαδικασία που συνδυάζει μηχανική ακρίβεια, επιστήμη υλικών και μέτρα ποιοτικού ελέγχου. Αυτή η ανάρτηση ιστολογίου θα εμβαθύνει στις περιπλοκές της κατασκευής σωληνώσεων εργοστασίων, θα εξερευνήσει τα υλικά που χρησιμοποιούνται, τα βήματα που εμπλέκονται στη διαδικασία παραγωγής και τα μέτρα ποιοτικού ελέγχου που εφαρμόζονται για τη διασφάλιση της αξιοπιστίας και της ασφάλειας.
Ποια υλικά χρησιμοποιούνται συνήθως στις σωληνώσεις εργοστασίων;
Η επιλογή των υλικών για τις εργοστασιακές σωληνώσεις είναι μια κρίσιμη απόφαση που επηρεάζει την απόδοση, την αντοχή και την ασφάλεια ολόκληρου του συστήματος. Οι μηχανικοί πρέπει να λαμβάνουν υπόψη διάφορους παράγοντες κατά την επιλογή υλικών, συμπεριλαμβανομένης της φύσης των ουσιών που μεταφέρονται, των θερμοκρασιών και πιέσεων λειτουργίας, των περιβαλλοντικών συνθηκών και της-οικονομικής αποτελεσματικότητας.

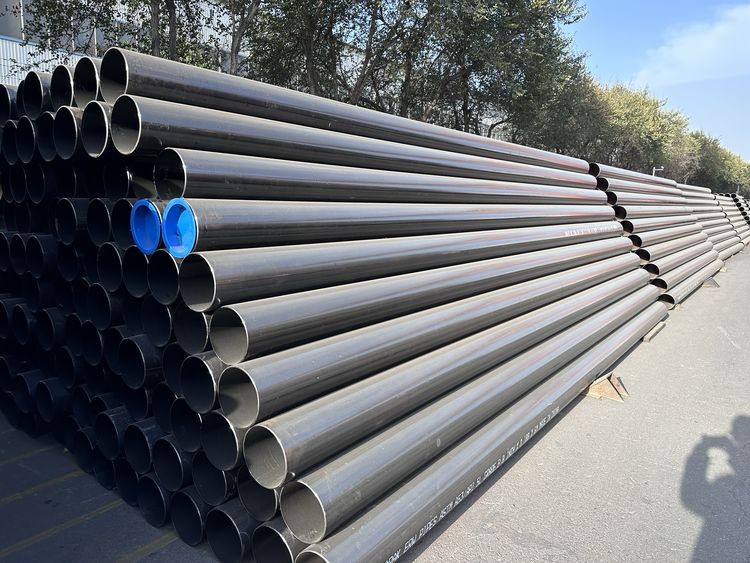

Ένα από τα πιο ευρέως χρησιμοποιούμενα υλικά στις εργοστασιακές σωληνώσεις είναι ο ανθρακούχο χάλυβας. Οι σωλήνες από ανθρακούχο χάλυβα είναι γνωστοί για την αντοχή, την ανθεκτικότητά τους και την{1}}οικονομικότητά τους, είναι κατάλληλοι για ένα ευρύ φάσμα εφαρμογών. Μπορούν να αντέξουν υψηλές πιέσεις και θερμοκρασίες, καθιστώντας τα ιδανικά για αγωγούς ατμού, πετρελαίου και φυσικού αερίου. Ωστόσο, ο ανθρακούχο χάλυβας είναι ευαίσθητος στη διάβρωση, ειδικά σε περιβάλλοντα με υψηλή υγρασία ή έκθεση σε χημικά.
Για την αντιμετώπιση των προβλημάτων διάβρωσης, ο ανοξείδωτος χάλυβας έχει γίνει όλο και πιο δημοφιλής στις σωληνώσεις εργοστασίων. Οι σωλήνες από ανοξείδωτο χάλυβα προσφέρουν εξαιρετική αντοχή στη διάβρωση, στις υψηλές θερμοκρασίες και σε διάφορες χημικές ουσίες. Είναι ιδιαίτερα κατάλληλα-για την επεξεργασία τροφίμων, τη φαρμακευτική και τη χημική βιομηχανία όπου η καθαριότητα και η καθαρότητα των υλικών είναι πρωταρχικής σημασίας. Η προσθήκη χρωμίου σε ανοξείδωτο χάλυβα σχηματίζει ένα προστατευτικό στρώμα οξειδίου, ενισχύοντας τις ιδιότητες αντοχής στη διάβρωση.
Για εφαρμογές που περιλαμβάνουν εξαιρετικά διαβρωτικές ουσίες ή ακραίες θερμοκρασίες, μπορούν να χρησιμοποιηθούν εξειδικευμένα κράματα όπως Inconel, Hastelloy ή τιτάνιο. Αυτά τα υλικά προσφέρουν ανώτερη αντοχή σε σκληρές χημικές ουσίες και μπορούν να διατηρήσουν τη δομική τους ακεραιότητα σε ακραίες συνθήκες. Ωστόσο, το υψηλό τους κόστος συχνά περιορίζει τη χρήση τους σε συγκεκριμένες, κρίσιμες εφαρμογές όπου τα τυπικά υλικά θα αποτύγχανε.
Τα πλαστικά υλικά σωληνώσεων έχουν επίσης κερδίσει έλξη σε ορισμένες βιομηχανικές εφαρμογές. Υλικά όπως το PVC (πολυβινυλοχλωρίδιο), το HDPE (πολυαιθυλένιο υψηλής-πυκνότητας) και το PVDF (φθοριούχο πολυβινυλιδένιο) προσφέρουν πλεονεκτήματα όπως ελαφριά κατασκευή, αντοχή στη διάβρωση και ευκολία εγκατάστασης. Οι πλαστικοί σωλήνες είναι ιδιαίτερα χρήσιμοι σε εγκαταστάσεις επεξεργασίας νερού, σε εγκαταστάσεις χημικής επεξεργασίας και σε εφαρμογές όπου πρέπει να ελαχιστοποιούνται οι ηλεκτρομαγνητικές παρεμβολές.
Η επιλογή του υλικού επεκτείνεται επίσης σε εξαρτήματα σωληνώσεων, βαλβίδες και άλλα εξαρτήματα που συνθέτουν το εργοστασιακό σύστημα σωληνώσεων. Αυτά τα στοιχεία πρέπει να είναι συμβατά με το κύριο υλικό σωληνώσεων και να αντέχουν στις ίδιες συνθήκες λειτουργίας. Σε ορισμένες περιπτώσεις, σύνθετα υλικά ή σωλήνες με επένδυση μπορεί να χρησιμοποιηθούν για να συνδυάσουν την αντοχή ενός υλικού με τη χημική αντοχή ενός άλλου.
Ποια είναι τα κύρια βήματα στη διαδικασία κατασκευής σωληνώσεων στο εργοστάσιο;
Η κατασκευή εργοστασιακών σωληνώσεων περιλαμβάνει μια σειρά προσεκτικά εκτελεσμένων βημάτων για να διασφαλιστεί η παραγωγή-υψηλής ποιότητας, αξιόπιστων σωλήνων που πληρούν τα βιομηχανικά πρότυπα και τις συγκεκριμένες απαιτήσεις του έργου. Ενώ η ακριβής διαδικασία μπορεί να διαφέρει ανάλογα με το υλικό και τον τύπο του σωλήνα που παράγεται, τα ακόλουθα βήματα περιγράφουν τη γενική διαδικασία κατασκευής:
1. Προετοιμασία Υλικού: Η διαδικασία ξεκινά με την επιλογή και την προετοιμασία των πρώτων υλών. Για μεταλλικούς σωλήνες, αυτό συνήθως περιλαμβάνει την τήξη του επιλεγμένου κράματος σε μεγάλους κλιβάνους. Το λιωμένο μέταλλο στη συνέχεια χυτεύεται σε ράβδους ή πλινθώματα, τα οποία χρησιμεύουν ως το σημείο εκκίνησης για το σχηματισμό σωλήνων. Για πλαστικούς σωλήνες, παρασκευάζονται ακατέργαστες πολυμερείς ρητίνες και μπορούν να αναμειχθούν με πρόσθετα για την ενίσχυση συγκεκριμένων ιδιοτήτων.
2. Μορφοποίηση: Το επόμενο βήμα είναι να διαμορφώσετε το προετοιμασμένο υλικό σε σωλήνες. Για μεταλλικούς σωλήνες, αυτό γίνεται συχνά μέσω διεργασιών εξώθησης ή έλασης. Κατά την εξώθηση, το θερμαινόμενο μέταλλο ωθείται μέσω μιας μήτρας για να δημιουργήσει ένα συνεχές σχήμα σωλήνα. Η κύλιση περιλαμβάνει τη θέρμανση επίπεδων μεταλλικών φύλλων και τη διαμόρφωση τους σε κυλίνδρους, οι οποίοι στη συνέχεια συγκολλούνται κατά μήκος της ραφής. Οι πλαστικοί σωλήνες κατασκευάζονται συνήθως μέσω εξώθησης, όπου το λιωμένο πλαστικό πιέζεται μέσα από μια μήτρα για να δημιουργήσει το επιθυμητό σχήμα σωλήνα.
3. Διαστασιολόγηση και κοπή: Αφού διαμορφωθεί το βασικό σχήμα του σωλήνα, υποβάλλεται σε διαστασιολόγηση για να εξασφαλιστεί σταθερή διάμετρος και πάχος τοιχώματος. Ο συνεχής σωλήνας κόβεται στη συνέχεια στα απαιτούμενα μήκη χρησιμοποιώντας εξοπλισμό κοπής ακριβείας.
4. Θερμική επεξεργασία: Για μεταλλικούς σωλήνες, συχνά απαιτείται θερμική επεξεργασία για να επιτευχθούν οι επιθυμητές μηχανικές ιδιότητες. Αυτή η διαδικασία μπορεί να περιλαμβάνει θέρμανση των σωλήνων σε συγκεκριμένες θερμοκρασίες και στη συνέχεια ψύξη τους με ελεγχόμενο τρόπο για να αλλοιωθεί η κρυσταλλική δομή τους, βελτιώνοντας την αντοχή, την ολκιμότητα ή άλλα χαρακτηριστικά.
5. Επεξεργασία επιφάνειας: Ανάλογα με το υλικό και την προβλεπόμενη εφαρμογή, οι σωλήνες μπορεί να υποστούν διάφορες επιφανειακές επεξεργασίες. Για τους μεταλλικούς σωλήνες, αυτό θα μπορούσε να περιλαμβάνει τουρσί για την αφαίρεση επιφανειακών ακαθαρσιών, παθητικοποίηση για ενίσχυση της αντοχής στη διάβρωση ή την εφαρμογή προστατευτικών επικαλύψεων. Οι πλαστικοί σωλήνες ενδέχεται να λάβουν σταθεροποιητές UV ή άλλες επιφανειακές επεξεργασίες για τη βελτίωση της απόδοσής τους σε συγκεκριμένα περιβάλλοντα.
6. Σπείρωμα και αυλάκωση: Πολλοί σωλήνες απαιτούν σπείρωμα στα άκρα για να διευκολύνουν τις συνδέσεις με εξαρτήματα ή άλλους σωλήνες. Αυτή η διαδικασία περιλαμβάνει την κοπή ακριβών νημάτων στα άκρα του σωλήνα χρησιμοποιώντας εξειδικευμένα μηχανήματα. Ορισμένοι σωλήνες μπορεί επίσης να υποστούν αυλάκωση, όπου κόβονται κυκλικές αυλακώσεις στα άκρα των σωλήνων για να επιτρέψουν τα συστήματα μηχανικής σύζευξης.
7. Κατασκευή εξαρτημάτων: Αν και δεν αποτελεί αυστηρά μέρος της κατασκευής σωλήνων, η παραγωγή εξαρτημάτων είναι αναπόσπαστο μέρος των εργοστασιακών συστημάτων σωληνώσεων. Εξαρτήματα όπως αγκώνες, μπλουζάκια, μειωτήρες και φλάντζες κατασκευάζονται με παρόμοιες διαδικασίες με τους ίδιους τους σωλήνες, που συχνά περιλαμβάνουν εργασίες χύτευσης, σφυρηλάτησης ή μηχανικής κατεργασίας.
8. Συναρμολόγηση και συγκόλληση: Σε ορισμένες περιπτώσεις, ιδιαίτερα για μεγάλα ή πολύπλοκα συστήματα σωληνώσεων, μπορεί να συμβεί μερική συναρμολόγηση στις εγκαταστάσεις παραγωγής. Αυτό μπορεί να περιλαμβάνει τη συγκόλληση τμημάτων σωλήνων μαζί ή την προσάρτηση εξαρτημάτων. Οι διεργασίες συγκόλλησης πρέπει να ελέγχονται προσεκτικά για να διασφαλίζονται ισχυρές,-ενώσεις χωρίς διαρροές που διατηρούν την ακεραιότητα του συστήματος σωληνώσεων.
9. Επιθεώρηση και Δοκιμές: Σε όλη τη διαδικασία κατασκευής, πραγματοποιούνται διάφορες επιθεωρήσεις και δοκιμές για να διασφαλιστεί η ποιότητα και η συμμόρφωση με τις προδιαγραφές. Αυτά μπορεί να περιλαμβάνουν ελέγχους διαστάσεων, ανάλυση σύστασης υλικού, δοκιμές πίεσης και μη καταστρεπτικές μεθόδους δοκιμών, όπως επιθεώρηση με υπερήχους ή ακτινογραφία.
10. Φινίρισμα και συσκευασία: Τα τελικά βήματα περιλαμβάνουν τον καθαρισμό των σωλήνων, την τοποθέτηση τυχόν απαραίτητων σημάνσεων ή ετικετών και τη συσκευασία τους για αποστολή. Η σωστή συσκευασία είναι ζωτικής σημασίας για την προστασία των σωλήνων από ζημιές κατά τη μεταφορά και την αποθήκευση.
Πώς διασφαλίζεται ο ποιοτικός έλεγχος στην εργοστασιακή παραγωγή σωληνώσεων;
Ο ποιοτικός έλεγχος είναι μια κρίσιμη πτυχή της εργοστασιακής κατασκευής σωληνώσεων, καθώς η ακεραιότητα και η απόδοση αυτών των συστημάτων επηρεάζουν άμεσα τη βιομηχανική ασφάλεια, την αποτελεσματικότητα και τη συμμόρφωση με τους κανονισμούς. Οι κατασκευαστές εφαρμόζουν μια ολοκληρωμένη προσέγγιση στον ποιοτικό έλεγχο που καλύπτει ολόκληρη τη διαδικασία παραγωγής, από την επιλογή πρώτων υλών έως τη δοκιμή του τελικού προϊόντος.
Ένα από τα θεμελιώδη στοιχεία του ποιοτικού ελέγχου στην παραγωγή σωληνώσεων στο εργοστάσιο είναι η τήρηση των βιομηχανικών προτύπων και προδιαγραφών. Οργανισμοί όπως οι ASTM International, API (American Petroleum Institute) και ASME (American Society of Mechanical Engineers) παρέχουν λεπτομερή πρότυπα που διέπουν τις απαιτήσεις παραγωγής, δοκιμών και απόδοσης για διάφορους τύπους βιομηχανικών σωληνώσεων. Οι κατασκευαστές πρέπει να διασφαλίζουν ότι οι διαδικασίες και τα προϊόντα τους συμμορφώνονται με αυτά τα πρότυπα, τα οποία συχνά περιλαμβάνουν τακτικούς ελέγχους και πιστοποιήσεις.
Η δοκιμή πρώτων υλών είναι ένα κρίσιμο πρώτο βήμα στη διαδικασία ποιοτικού ελέγχου. Πριν ξεκινήσει η παραγωγή, τα εισερχόμενα υλικά ελέγχονται αυστηρά για να επαληθευτεί η σύνθεση, οι μηχανικές τους ιδιότητες και η συμμόρφωσή τους με τις προδιαγραφές. Αυτό μπορεί να περιλαμβάνει χημική ανάλυση, δοκιμή εφελκυσμού και άλλες τεχνικές χαρακτηρισμού υλικού. Διασφαλίζοντας την ποιότητα των υλικών εισροής, οι κατασκευαστές μπορούν να αποτρέψουν πολλά πιθανά ζητήματα που θα μπορούσαν να προκύψουν κατά την παραγωγή ή στο τελικό προϊόν.
Καθ' όλη τη διάρκεια της διαδικασίας κατασκευής, πραγματοποιούνται-επί σειράς επιθεωρήσεις και μετρήσεις για την παρακολούθηση βασικών παραμέτρων όπως οι διαστάσεις του σωλήνα, το πάχος του τοιχώματος και το φινίρισμα της επιφάνειας. Οι προηγμένες τεχνολογίες όπως τα συστήματα μέτρησης με λέιζερ και οι δοκιμές δινορευμάτων επιτρέπουν-την παρακολούθηση και την προσαρμογή των παραμέτρων παραγωγής σε πραγματικό χρόνο για τη διατήρηση σταθερής ποιότητας.
Οι μέθοδοι μη{0}}μη καταστροφικών δοκιμών (NDT) διαδραματίζουν ζωτικό ρόλο στον ποιοτικό έλεγχο των σωληνώσεων εργοστασίων. Τεχνικές όπως η δοκιμή υπερήχων, η ραδιογραφική επιθεώρηση και η δοκιμή μαγνητικών σωματιδίων επιτρέπουν στους κατασκευαστές να ανιχνεύουν εσωτερικά ελαττώματα, ατέλειες συγκόλλησης ή άλλα ζητήματα που μπορεί να μην είναι ορατά με γυμνό μάτι. Αυτές οι μέθοδοι είναι ιδιαίτερα σημαντικές για κρίσιμες εφαρμογές όπου η αστοχία του σωλήνα θα μπορούσε να έχει σοβαρές συνέπειες.
Η υδροστατική δοκιμή είναι ένα άλλο κρίσιμο μέτρο ποιοτικού ελέγχου, ειδικά για σωλήνες που θα χρησιμοποιηθούν σε εφαρμογές υψηλής{{0} πίεσης. Αυτό περιλαμβάνει την πλήρωση του σωλήνα με νερό ή άλλο υγρό και την πίεση σε επίπεδο πάνω από την προβλεπόμενη πίεση λειτουργίας του. Αυτή η δοκιμή βοηθά στον εντοπισμό τυχόν διαρροών ή αδύναμων σημείων στον σωλήνα ή στις αρθρώσεις του.
Εκτός από τις φυσικές δοκιμές, η τεκμηρίωση και η ιχνηλασιμότητα είναι βασικά στοιχεία του ποιοτικού ελέγχου στην παραγωγή σωληνώσεων στο εργοστάσιο. Κάθε σωλήνας και εξάρτημα θα πρέπει να είναι ανιχνεύσιμο στις πρώτες ύλες, την παρτίδα παραγωγής και τις συγκεκριμένες παραμέτρους κατασκευής. Αυτή η τεκμηρίωση όχι μόνο βοηθά στη διασφάλιση ποιότητας, αλλά διευκολύνει επίσης την επίλυση προβλημάτων-και τις προσπάθειες συνεχούς βελτίωσης.
Η εκπαίδευση και τα προσόντα των εργαζομένων είναι επίσης κρίσιμες πτυχές του ποιοτικού ελέγχου. Οι κατασκευαστές επενδύουν σε προγράμματα κατάρτισης για να διασφαλίσουν ότι όλο το προσωπικό που εμπλέκεται στη διαδικασία παραγωγής είναι εξειδικευμένο στους αντίστοιχους ρόλους του και κατανοεί τη σημασία των μέτρων ποιοτικού ελέγχου. Αυτό περιλαμβάνει χειριστές, επιθεωρητές και προσωπικό ποιοτικού ελέγχου.
Τέλος, πολλοί κατασκευαστές εφαρμόζουν ολοκληρωμένα συστήματα διαχείρισης ποιότητας, όπως το ISO 9001, για να τυποποιήσουν και να βελτιστοποιήσουν τις διαδικασίες ποιοτικού ελέγχου τους. Αυτά τα συστήματα παρέχουν ένα πλαίσιο για συνεχή βελτίωση, ικανοποίηση πελατών και σταθερή ποιότητα προϊόντων.
Εφαρμόζοντας αυτά τα αυστηρά μέτρα ποιοτικού ελέγχου, οι κατασκευαστές εργοστασιακών σωληνώσεων μπορούν να εξασφαλίσουν την παραγωγή αξιόπιστων, ασφαλών και{0}}συστημάτων σωληνώσεων υψηλής απόδοσης που ανταποκρίνονται στις απαιτητικές απαιτήσεις των βιομηχανικών εφαρμογών.
