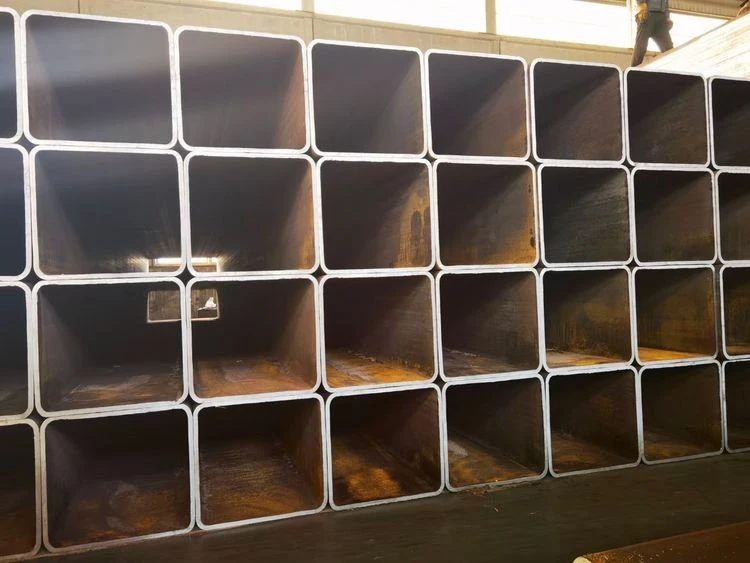

BS EN 10210 για δομικές κοίλες τομές θερμής φινιρίσματος

BS EN 10210 για δομικό υλικό θερμής φινιρίσματοςκοίλα τμήματααπό μη-κράμα και λεπτόκοκκο χάλυβα.
Αυτό το μέρος αυτού του Ευρωπαϊκού Προτύπου καθορίζει τις τεχνικές συνθήκες παράδοσης για κοίλες τομές κυκλικής επεξεργασίας,πλατεία, ορθογώνιοςή ελλειπτικές μορφές και ισχύει για κοίλες τομές που σχηματίζονται εν θερμώ, με ή χωρίς επακόλουθη θερμική επεξεργασία ή σχηματίζονται ψυχρές με επακόλουθη θερμική επεξεργασία για να ληφθεί

ισοδύναμες μεταλλουργικές συνθήκες με αυτές που λαμβάνονται στο εν θερμώ μορφοποιημένο προϊόν.

Χημική σύνθεση για κυκλικό κοίλο τμήμα θερμής φινιρίσματος
Χημική σύνθεση – ανάλυση κουτάλας
	Κυκλικό κοίλο τμήμα θερμής φινιρίσματος
Προσδιορισμός	EN10210 S355J2H Μέρος 1: 2006
	% μέγ
Ανθρακας	0.22
Πυρίτιο	0.55
Μαγγάνιο	1.60
Θείο	0.030
Φώσφορος	0.030
Ταπέτα ισοδύναμου άνθρακα (CEV) T Μικρότερο ή ίσο με 16 mm	0.45
Τύπος αποξείδωσης	Πλήρως σκοτωμένο ατσάλι

Μηχανικές ιδιότητες για κυκλικό κοίλο τμήμα θερμής φινιρίσματος
Προσδιορισμός	EN10210 S355J2H Μέρος 1: 2006
Αντοχή εφελκυσμού Rm N/mm2: 3 μικρότερο ή ίσο με T μικρότερο ή ίσο με 100 mm	470 – 630
Αντοχή απόδοσης ReH Min, N/mm2: T Μικρότερο ή ίσο με 16 mm	355
Ελάχιστη επιμήκυνση % T Λιγότερο ή ίσο με 40 mm σε μήκος μετρητή 5,65. √S0	22
Ιδιότητες κρούσης Ελάχιστη ενέργεια λεωφόρου (J) στους -20 βαθμούς	27

Ανοχές διαστάσεων EN10210: 2006 Μέρος 2
	Τετράγωνο/Ορθογώνιο	Κυκλικά/Οβάλ
Εξωτερική διάσταση (DB και H)	±1% με λεπτό ±0,5mm	Κυκλικό ±1% με min ±0,5mm και μέγιστο ±10 mm
Πάχος (Τ)	-10% Σημείωμα. Η θετική απόκλιση περιορίζεται από τη μαζική ανοχή	-10% Σημείωμα. Η θετική απόκλιση περιορίζεται από τη μαζική ανοχή
Τετράγωνο πλευράς	90 μοίρες ± 1 βαθμό	-
Εξωτερικό γωνιακό προφίλ	2T max σε κάθε γωνία* (Το EN10210 έχει 3T max).	-
Κοιλότητα/κυρτότητα (x)	±1% της πλευράς, μετρούμενη ανεξάρτητα από την ανοχή στην εξωτερική διάσταση	-
Twist (V)	2mm συν 0,5mm/m μέγ. Το τμήμα τοποθετείται σε επίπεδη επιφάνεια με το ένα άκρο να διατηρείται επίπεδο. Στο άλλο άκρο λαμβάνεται η υψομετρική διαφορά των δύο κάτω γωνιών.	–
Μάζα (M)	±6% σε μεμονωμένα μήκη	±6% σε μεμονωμένα μήκη
Ευθύτητα	Μέγιστο 0,2% του συνολικού μήκους & 3mm σε κάθε μήκος 1m	Μέγιστο 0,2% του συνολικού μήκους & 3mm σε κάθε μήκος 1m. (Η επιτρεπόμενη ανοχή είναι διπλάσια από την τιμή για τον Χ<250)
Μήκος	+150mm/-0mm	+150mm/-0mm

* Δεν περιλαμβάνει RHS 250 x 200, που είναι 3T max σε κάθε γωνία σύμφωνα με το EN10210

EN10210 CHS-Κυκλικές κοίλες τομές – μήκος και ανοχές
Εξωτερική διάμετρος	Συγκολλημένος
mm	Πάχος mm	Στάνταρ μύλος μήκη m	Ειδικός μύλος μήκη m*	Ανοχή mm
21.3 – 42.4	Ολοι	6.0, 6.4, 7.5	5.4 – 7.5	+150-0
48.3	Ολοι	6.0, 6.4, 7.5 & 10.0	5.4 – 14.6	+150-0
60.3 – 114.3	Ολοι	6.0, 6.4, 7.5 & 10.0	5.0 – 14.6	+150-0
139.7	Ολοι	7.5 & 10.0	6.0 – 14.5	+150-0
168.3 – 193.7	Ολοι	7.5, 10.0 & 12.0	6.0 – 14.6	+150-0
219.1 – 508.0	Ολοι	10.0 & 12.0	6.0 – 14.6	+150-0
