Χημικές απαιτήσεις του ASTM A500 Grade C

Στοιχείο	ASTM A500 Βαθμός Γ
Στοιχείο	Ανάλυση Προϊόντος
Άνθρακα, μέγ	0.27
Μαγγάνιο, μέγ	1.4
Φώσφορος, μέγ	0.045
Θείο, μέγ	0.045
Χαλκός, όταν προσδιορίζεται ο χαλκός χάλυβας, ελάχ	0.18
ένα. Ιδιότητες ASTM A500 Grade C για κάθε μείωση 0,01 ποσοστιαίας μονάδας κάτω από το καθορισμένο μέγιστο για τον άνθρακα, επιτρέπεται αύξηση 0,06 ποσοστιαίας μονάδας πάνω από το καθορισμένο μέγιστο για το μαγγάνιο, έως 1,50% κατ' ανώτατο όριο με θερμική ανάλυση και 1,60% με ανάλυση προϊόντος.
σι. Εάν στην εντολή αγοράς προσδιορίζεται-χαλκός που περιέχει χάλυβα.

Μηχανικές ιδιότητες ανθρακούχου χάλυβα ASTM A500 Gr.C

ASTM A500 Gr. Γ ιδιότητες
Πάχος Τοίχου	±10%
Τετράγωνο των πλευρών	90 μοίρες ± 2 μοίρες
Εξωτερική γωνιακή ακτίνα	R Μικρότερο ή ίσο με 3WT
Συστροφή	H Μικρότερο ή ίσο με 38,1 mm	±1,3mm/1m μήκος
	38,1mm＜H Μικρότερο ή ίσο με 63,5mm	±1,6mm/1m μήκος
	63,5mm＜H Μικρότερο ή ίσο με 101,6mm	±1,9mm/1m μήκος
	101,6mm＜H Μικρότερο ή ίσο με 152,4mm	±2,2mm/1m μήκος
	152,4mm＜H Μικρότερο ή ίσο με 203,2mm	±2,5mm/1m μήκος
	H>203,2 χλστ	±2,8mm/1m μήκος
Ευθύτητα	Μήκος 10,4mm/1000mm
Μήκος	+50mm/-0mm

Απαιτήσεις εφελκυσμού του ASTM A500 Grade C

Στρογγυλή δομική σωλήνωση
	Γρ. ντο
Αντοχή σε εφελκυσμό, min, psi (MPa)	62,000 (425)
Ισχύς διαρροής, min, psi, (MPa)	46,000 (315)
Επιμήκυνση σε 2 ίντσες (50 mm), min, %D	21C

Σχηματισμένος δομικός σωλήνας
	ASTM A500 Gr. ντο
Αντοχή σε εφελκυσμό, min, psi (MPa)	62,000 (425)
Ισχύς διαρροής, min, psi, (MPa)	50,000 (345)
Επιμήκυνση σε 2 ίντσες (50 mm), min, %D	21C
ένα. Ισχύει για καθορισμένα πάχη τοιχωμάτων (t) ίσα ή μεγαλύτερα από 0,120 in. (3,05 mm). Για ελαφρύτερα καθορισμένα πάχη τοιχωμάτων, οι ελάχιστες τιμές επιμήκυνσης υπολογίζονται με τον τύπο: ποσοστιαία επιμήκυνση σε 2 ίντσες (50 mm)=56t + 17.5, στρογγυλεμένες στο πλησιέστερο ποσοστό. Για το A500M χρησιμοποιήστε τον ακόλουθο τύπο: 2,2t + 17.5, στρογγυλοποιημένο στο πλησιέστερο ποσοστό.
σι. Ισχύει για καθορισμένα πάχη τοιχωμάτων (t) ίσα ή μεγαλύτερα από 0,180 in. (4,57 mm). Για ελαφρύτερα καθορισμένα πάχη τοιχωμάτων, οι ελάχιστες τιμές επιμήκυνσης υπολογίζονται με τον τύπο: ποσοστιαία επιμήκυνση σε 2 ίντσες (50 mm)=61t + 12, στρογγυλεμένες στο πλησιέστερο ποσοστό. Για το A500M χρησιμοποιήστε τον ακόλουθο τύπο: 2,4t + 12, στρογγυλεμένο στο πλησιέστερο ποσοστό.
ντο. Ισχύει για καθορισμένα πάχη τοιχωμάτων (t) ίσα ή μεγαλύτερα από 0,120 in. (3,05 mm). Για ελαφρύτερα καθορισμένα πάχη τοιχωμάτων, οι ελάχιστες τιμές επιμήκυνσης θα είναι κατόπιν συμφωνίας με τον κατασκευαστή.
ρε. Οι ελάχιστες τιμές επιμήκυνσης που καθορίζονται ισχύουν μόνο για δοκιμές που πραγματοποιούνται πριν από την αποστολή της σωλήνωσης.

Επιτρεπόμενες Παραλλαγές στις Διαστάσεις του ASTM A500 Grade C

-Εξωτερικές διαστάσεις σωλήνων ASTM A500 Grade C

ASTM A500ΒαθμόςC Στρογγυλή δομική σωλήνωση

Η εξωτερική διάμετρος δεν πρέπει να αποκλίνει περισσότερο από 60,5 τοις εκατό, στρογγυλεμένη στο πλησιέστερο 0,005 ίντσες. [5 εκ.]. Οι μετρήσεις της εξωτερικής διαμέτρου πρέπει να γίνονται σε απόσταση τουλάχιστον δύο ιντσών [πέντε εκατοστών] από τα άκρα του σωλήνα.

ASTM A500ΒαθμόςΓ Τετράγωνος και ορθογώνιος δομικός σωλήνας

Εξωτερικές διαστάσεις, όπως μετρώνται κατά μήκος των διαμερισμάτων τουλάχιστον 2 ίντσες. [5 cm] από τα άκρα του σωλήνα, δεν πρέπει να αποκλίνει από τις απαραίτητες εξωτερικές διαστάσεις περισσότερο από την ανοχή για κυρτότητα ή κοιλότητα.

- Πάχος τοιχώματος σωλήνων ASTM A500 Grade C

Σε οποιοδήποτε σημείο μέτρησης, το ελάχιστο πάχος τοιχώματος του σωλήνα ASTM A500 Grade C δεν πρέπει να είναι μικρότερο από το 10% του καθορισμένου πάχους τοιχώματος. Το μέγιστο πάχος τοιχώματος των συγκολλημένων σωλήνων δεν πρέπει να υπερβαίνει το 10% του απαιτούμενου πάχους τοιχώματος, εξαιρουμένης της ραφής συγκόλλησης.

Οι προδιαγραφές πάχους τοιχώματος τετράγωνου και ορθογώνιου σωλήνα πρέπει να εφαρμόζονται εξ ολοκλήρου στα κέντρα των διαμερισμάτων.

-Μήκος σωλήνων ASTM A500 Grade C

Οι δομικές σωλήνες κατασκευάζονται συχνά σε τυχαία μήκη άνω των 1,5 μέτρων, πολλαπλά μήκη και ειδικά μήκη. Συμβουλευτείτε την Ενότητα 4. Όταν παραγγέλνετε ορισμένα μήκη, απαιτείται συμμόρφωση με την ανοχή μήκους.

-Ευθύτητα σωλήνων ASTM A500 Grade C

Για δομικούς σωλήνες ASTM A500 Grade C, η επιτρεπόμενη απόκλιση πρέπει να είναι 1/8 in. φορές τον αριθμό των ποδιών [10 mm επί τον αριθμό των μέτρων] διαιρούμενο με το 5.

-Τετράγωνο των πλευρών των σωλήνων ASTM A500 Grade C

Οι γειτονικές πλευρές των τετράγωνων και ορθογώνιων δομικών σωλήνων ASTM A500 Grade C πρέπει να είναι τετράγωνες (90 μοίρες), με μέγιστη επιτρεπόμενη απόκλιση 62 μοιρών.

-Ακτίνα γωνιών σωλήνων ASTM A500 Grade C

Κάθε ακτίνα εξωτερικής γωνίας ενός τετράγωνου ή ορθογώνιου δομικού τμήματος σωλήνα δεν πρέπει να υπερβαίνει το τριπλάσιο του απαιτούμενου πάχους τοιχώματος.

-Συστροφή σωλήνων ASTM A500 Grade C

Με τετράγωνο και ορθογώνιο δομικό σωλήνα ASTM A500 Grade C, ισχύουν οι ανοχές συστροφής που καθορίζονται στο πρότυπο. Η συστροφή προσδιορίζεται σφίγγοντας το ένα άκρο του σωλήνα σε πλάκα επίπεδης επιφάνειας, μετρώντας το ύψος κάθε γωνίας στην κάτω πλευρά του σωλήνα πάνω από την επιφανειακή πλάκα κοντά στα αντίθετα άκρα του σωλήνα και υπολογίζοντας τη συστροφή (η διαφορά στα ύψη τέτοιων γωνιών), με εξαίρεση ότι για βαρύτερα τμήματα, μπορεί να χρησιμοποιηθεί κατάλληλος μηχανισμός μέτρησης. Οι μετρήσεις συστροφής δεν πρέπει να γίνονται σε απόσταση δύο ίντσες [πέντε εκατοστά] από τα άκρα του σωλήνα.

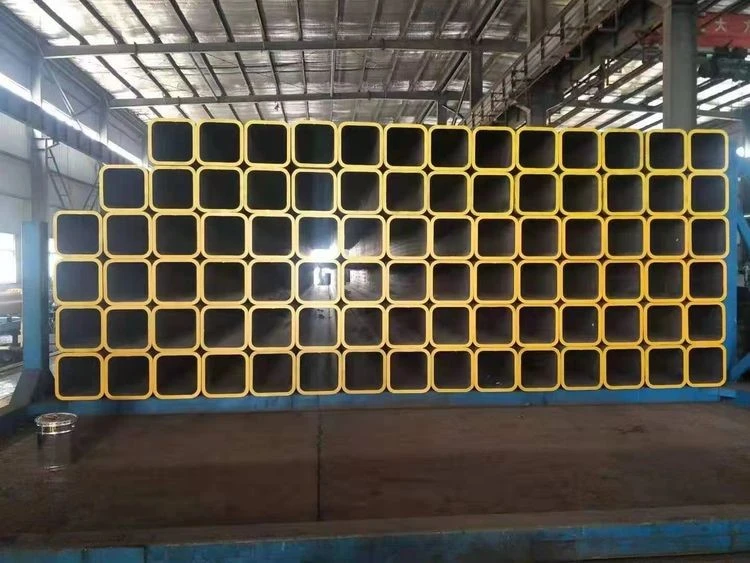

S355J2H STEEL STRUCTURAL HOLLOW SECTIONS
