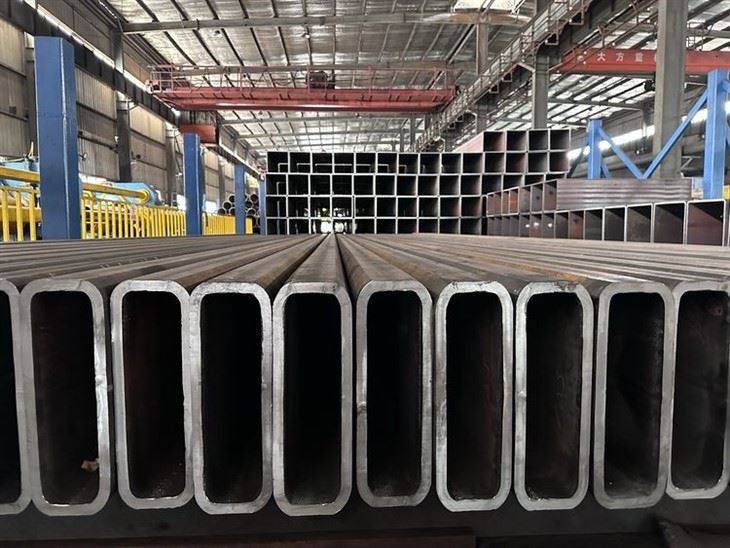

Υψηλής αντοχής κοίλες τομές θερμής φινιρίσματος κατάλληλες για όλες τις κατασκευαστικές και μηχανικές εφαρμογές. Το BRISK STEEL 355 είναι κατάλληλο για όλες τις εσωτερικές και εξωτερικές εφαρμογές στα BS5950-1:2000, EN1993 και BS5400.
Τα κοίλα τμήματα BRISK STEEL 355 παρέχονται με ελάχιστη αντοχή διαρροής 355 N/mm2 και συμμορφώνονται πλήρως με το Ευρωπαϊκό Πρότυπο για δομικές κοίλες διατομές θερμής φινιρίσματος, EN10210:S355NH.
| Ισχύς διαρροής, ReHmin N/mm2; | Αντοχή σε εφελκυσμό; RmN/mm2 |
Επιμήκυνση % ελάχ L0;= 5,65 √S0 δείγμα |
Αντοχή κρούσης 10mm x 10mm |
Ισοδύναμο άνθρακα (CEV) μέγ |
||
|---|---|---|---|---|---|---|
| T Μικρότερο ή ίσο με 16 mm | Τ > 16 mm | 3 mm < T Μικρότερο ή ίσο με 100 mm | T | ºC | J | |
| 355 | 345 | 470-630 | 22 | -20 | 40 | 0.43 |
Χημική σύνθεση % κατά μάζα
| C max | Si max | Mn | P max | S μέγ | Σημ. μέγ | V ma | Συνολικό ελάχ | Ti max | Cr μέγ | Ni max | Mo max | Cu max | N μέγ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.20 | 0.50 | 0.90 1.65 |
0.035 | 0.030 | 0.050 | 0.12 | 0.020 | 0.03 | 0.30 | 0.50 | 0.10 | 0.35 | 0.020 |
Ανοχές διαστάσεων EN10210: Μέρος 2
Οι γρήγοροι χαλύβδινοι σωλήνες κατασκευάζονται με τις ανοχές που ορίζονται στο EN 10210: Μέρος 2. Διατίθενται αυστηρότερες ανοχές κατόπιν αιτήματος και εάν χρειάζεστε συγκεκριμένες ανοχές πέραν αυτού, επικοινωνήστε μαζί μας. sales@briskmetal.com
| Κυκλικά/Ελλειπτικά | Τετράγωνο/Ορθογώνιο | |
|---|---|---|
| Εξωτερική διάσταση (DB και H) |
Κυκλικό ±1% με λεπτό ±0.5mm και μέγιστο ±10mm Ελλειπτικά ±1% με min ±0.5mm (Η επιτρεπόμενη ανοχή είναι διπλάσια από την τιμή για το H<250) |
±1% με ελάχιστο ±0,5 mm |
| Πάχος (Τ) | -10% Σημείωση: Η θετική απόκλιση είναι περιορισμένη με μαζική ανοχή |
-10% Σημείωση: Θετική απόκλιση περιορίζεται από τη μαζική ανοχή |
| Τετράγωνο πλευράς | - | 90 μοίρες ± 1 βαθμό |
| Εξωτερικό γωνιακό προφίλ | - | 2T max σε κάθε γωνία* (Το EN10210 έχει μέγιστο 3T) |
| Κοιλότητα/κυρτότητα (x) | - | – ±1% της πλευράς, μετρημένη ανεξάρτητα από την ανοχή στην εξωτερική διάσταση |
| Twist (V) | Ελλειπτικά: 2mm συν 0.5mm/m μέγ (Η επιτρεπόμενη ανοχή είναι διπλάσια τιμή για το H<250) |
2mm συν 0.5mm/m μέγ Το τμήμα τοποθετείται σε ένα επίπεδο επιφάνεια με το ένα άκρο να κρατιέται επίπεδο. Στην άλλη άκρη το ύψος διαφορά των δύο χαμηλότερων οι γωνίες λαμβάνονται |
| Μάζα (M) | ±6% σε μεμονωμένα μήκη | ±6% σε μεμονωμένα μήκη |
| Ευθύτητα | Μέγιστο 0,2% του συνολικού μήκους και 3 mm σε κάθε μήκος 1 m Ελλειπτικά: Η επιτρεπόμενη ανοχή είναι διπλάσια τιμή για το H<250 |
Μέγιστο 0,2% του συνολικού μήκους και 3 mm σε κάθε μήκος 1 m |
| Μήκος | +150mm/-0mm | +150mm/-0mm |
| Εκτός στρογγυλότητας (O) | Κυκλικό 2% για κοίλες τομές με διάμετρο έως πάχος αναλογία που δεν υπερβαίνει το 100 |
- |
