ASTM A500 - Τυπική προδιαγραφή για δομικούς σωλήνες από ανθρακούχο χάλυβα ψυχρής-μορφοποίησης και χωρίς ραφή σε σχήματα στρογγυλού, τετράγωνου και ορθογώνιου σωλήνα.
Οι χαλύβδινοι σωλήνες ASTM A500 μπορούν να υποβληθούν στις περισσότερες από τις συνήθεις εργασίες κατασκευής. Η ολκιμότητα είναι καλή. Λυγίζει καλά, ισοπεδώνει, κόβει, τρυπάει, εκτοξεύεται και φλάντζες εύκολα και μπορεί να συγκολληθεί με τις-κοινώς χρησιμοποιούμενες τεχνικές και πρακτικές.
Εύρος μεγεθών:
Στρογγυλός σωλήνας: OD:20~1420mm WT:1,5~60mm

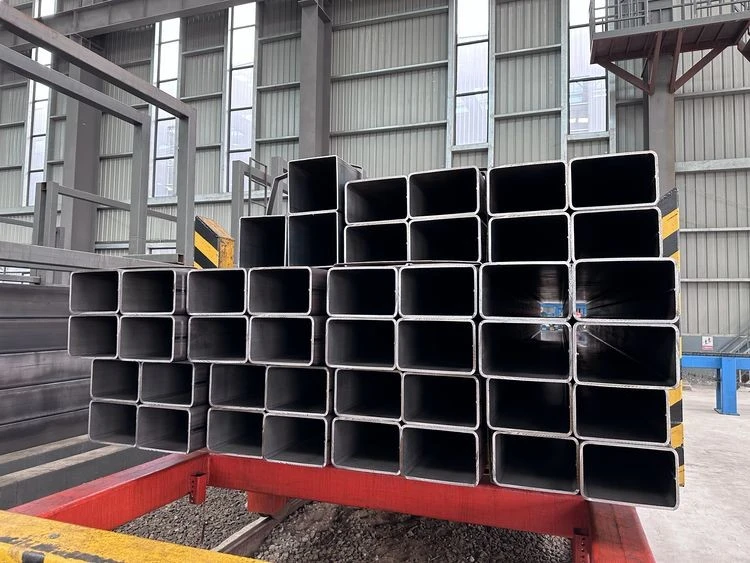

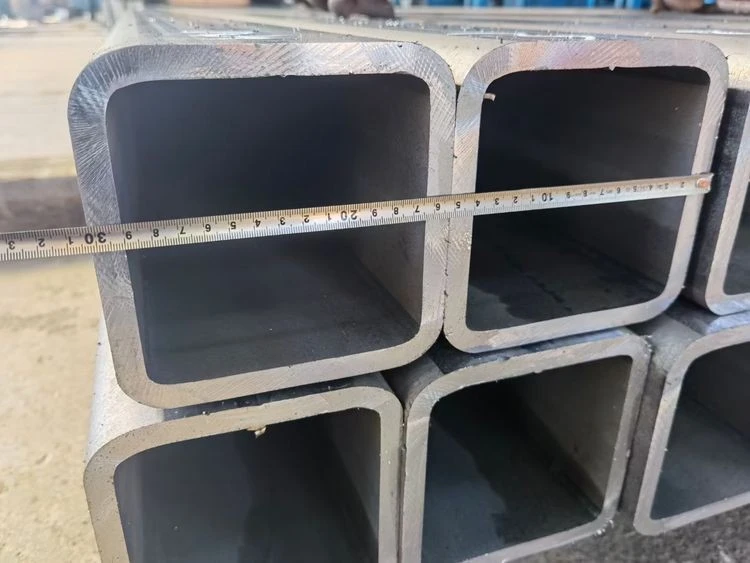

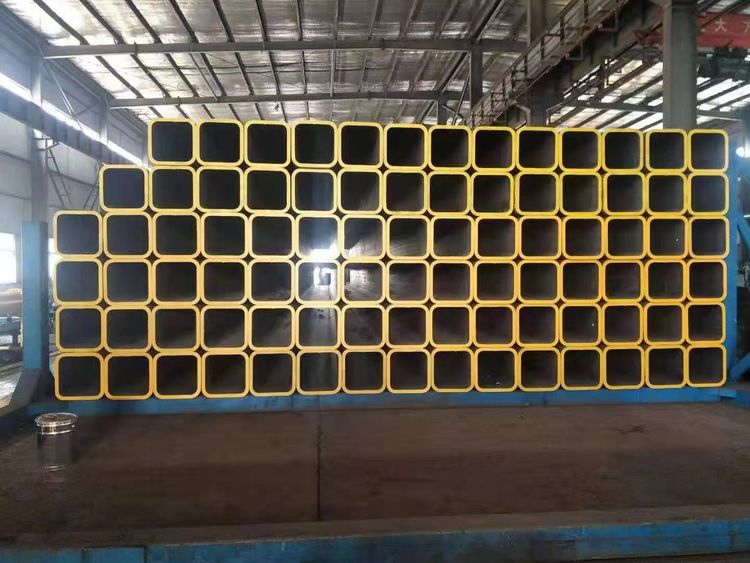

Τετράγωνος σωλήνας: Μήκος πλευράς:20×20~1000×1000mm WT:1,5 mm ~ 60mm

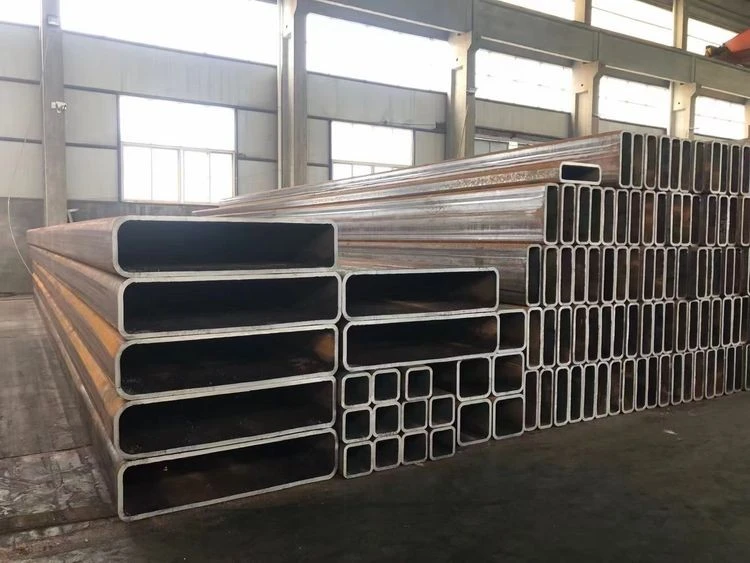

Ορθογώνιος σωλήνας: Μήκος πλευράς:30×20~1200×1000mm WT:1,5 mm ~ 60 mm
Τυπικό μήκος: 6m,12m,18m,24m (προσαρμόσιμο 5,8m,4m,4,6mc.)
Ταξινόμηση βαθμών:
Ο χαλύβδινος σωλήνας ASTM A500 χωρίζεται σε τέσσερις κατηγορίες: A,B,C,D σύμφωνα με τις μηχανικές ιδιότητες. Διαφορετικές ποιότητες είναι κατάλληλες για δομικές απαιτήσεις διαφορετικών αντοχών:
| Βαθμός | Ισχύς διαρροής (MPa) | Αντοχή σε εφελκυσμό (MPa) | Επιμήκυνση (%) | Τυπική χρήση |
| Βαθμός Α | Μεγαλύτερο ή ίσο με 228 | Μεγαλύτερο ή ίσο με 310 | Μεγαλύτερο ή ίσο με 25 | Ελαφριά δομή, γενικό πλαίσιο κτιρίου |
| Β τάξη | Μεγαλύτερο ή ίσο με 290 | Μεγαλύτερο ή ίσο με 400 | Μεγαλύτερο ή ίσο με 23 | Κτίριο, μηχανική υποστήριξη (που χρησιμοποιείται πιο συχνά) |
| Γ τάξη | Μεγαλύτερο ή ίσο με 317 | Μεγαλύτερο ή ίσο με 427 | Μεγαλύτερο ή ίσο με 21 | Βαριές κατασκευές, γέφυρες |
| Βαθμός Δ | Μεγαλύτερο ή ίσο με 250 | Μεγαλύτερο ή ίσο με 400 | Μεγαλύτερο ή ίσο με 23 | Στρογγυλοί σωλήνες που απαιτούν θερμική επεξεργασία |
- Βαθμός Α: Χαμηλή περιεκτικότητα σε άνθρακα, με ορισμένες απαιτήσεις αντοχής, κατάλληλη για ορισμένες γενικές δομικές χρήσεις που δεν απαιτούν ιδιαίτερα υψηλή αντοχή.
- Βαθμός Β: Σε σύγκριση με τον βαθμό Α, η αντοχή είναι βελτιωμένη και μπορεί να χρησιμοποιηθεί για δομικά μέρη με υψηλότερες απαιτήσεις αντοχής.
- Βαθμός C: Υψηλή περιεκτικότητα σε άνθρακα, υψηλή αντοχή, ανθεκτικότητα και καλή σκληρότητα, κατάλληλο για κατασκευές με μεγάλα φορτία.
- Βαθμός D: Υψηλότερη περιεκτικότητα σε άνθρακα, απαιτείται θερμική επεξεργασία για την κάλυψη υψηλότερων απαιτήσεων αντοχής και σκληρότητας, που συνήθως χρησιμοποιούνται σε δομικά μέρη με αυστηρές απαιτήσεις απόδοσης υλικού. Για τετράγωνους και ορθογώνιους σωλήνες, οι απαιτήσεις αντοχής διαρροής κάθε κατηγορίας είναι υψηλότερες από αυτές των στρογγυλών σωλήνων.
Προτάσεις επιλογής βαθμού:
Βαθμός Β: Είναι ο πιο συχνά χρησιμοποιούμενος βαθμός, κατάλληλος για τα περισσότερα κτίρια και μηχανικές κατασκευές.
Βαθμός C: Κατάλληλο για κατασκευές υψηλού φορτίου-όπως γέφυρες και στηρίγματα βαρέως εξοπλισμού.
Βαθμός Δ; Χρησιμοποιείται κυρίως για στρογγυλούς σωλήνες που απαιτούν θερμική επεξεργασία για βελτίωση της αντοχής και της σκληρότητας.
ASTM A500 Βαθμός Β:
Εφαρμογές: κουφώματα, ρολό κλουβιά, σχάρες φορτηγών, τρέιλερ, κάγκελα κ.λπ.
Δυνατότητα εργασίας: Εύκολη συγκόλληση, κοπή, διαμόρφωση και μηχανή
Μηχανικές ιδιότητες: Brinell=63, εφελκυσμός=58,000 +/-, απόδοση=46,000 +/-
Τυπική χημική σύνθεση:
|
Β τάξη |
Γ τάξη |
|
|
Άνθρακα, μέγιστο % |
0.260 |
0.230 |
|
Μαγγάνιο, Μέγιστο % |
---- |
1.350 |
|
Φώσφορος, μέγιστο % |
0.035 |
0.035 |
|
Θείο, μέγιστο % |
0.035 |
0.035 |
|
Χαλκός, όταν καθορίζεται χαλκός χάλυβας, Ελάχ. % |
0.200 |
0.200 |
Τυπικές μηχανικές ιδιότητες:
|
Β τάξη |
Γ τάξη |
|
|
Αντοχή εφελκυσμού, Min psi |
58,000 |
62,000 |
|
Αντοχή απόδοσης, Min psi |
46,000 |
50,000 |
|
Επιμήκυνση σε 2" Ελάχ |
23%* |
21%** |
|
*.180" τοίχος και άνω |
||
|
**.120" τοίχος και άνω |
Διαφορά:
Ο στρογγυλός σωλήνας ASTM A500, ο τετράγωνος σωλήνας ASTM A500 και ο ορθογώνιος σωλήνας ASTM A500 δεν διαφέρουν ως προς το υλικό και την απόδοση, τα περισσότερα από τα οποία είναι διαφορές στο σχήμα-διατομής και στη χρήση.
1. Οι τετράγωνοι σωλήνες χρησιμοποιούνται κυρίως στις βιομηχανίες κατασκευών και μηχανημάτων.
2. Ο ορθογώνιος σωλήνας χρησιμοποιείται ευρέως ως αγωγός για τη μεταφορά υγρών και την κατασκευή μηχανικών μερών και δομών μηχανικής, πυροβόλων όπλων και κανονιών.
3. Σε σύγκριση με τον στρογγυλό σωλήνα, ο τετράγωνος σωλήνας έχει υψηλή αντοχή σε θλίψη, χαμηλό βάρος και ένα ευρύ φάσμα εφαρμογών.
Διαδικασία παραγωγής:
Μπορεί να παραχθεί με απρόσκοπτη διαδικασία ή διαδικασία συγκόλλησης ψυχρής διαμόρφωσης (ERW).
Απαιτήσεις δοκιμής: Συμπεριλαμβανομένης της δοκιμής εφελκυσμού, της δοκιμής κάμψης κ.λπ., και ορισμένες εφαρμογές απαιτούν δοκιμή σκληρότητας κρούσης.
Χημική σύνθεση: Το εύρος περιεκτικότητας στοιχείων όπως άνθρακας, μαγγάνιο, φώσφορος, θείο, χαλκός κ.λπ. καθορίζεται για να διασφαλιστεί ότι η απόδοση του χάλυβα πληροί τις απαιτήσεις της αντίστοιχης ποιότητας.
Σήμανση και συσκευασία:
Απαιτείται η παραγωγή, η ποιότητα χάλυβα, οι προδιαγραφές, ο αριθμός παρτίδας και άλλες πληροφορίες να επισημαίνονται στον σωλήνα για εύκολη ιχνηλασιμότητα και διαχείριση. Η συσκευασία θα πρέπει να μπορεί να προστατεύει τον σωλήνα από ζημιά και διάβρωση κατά τη μεταφορά και την αποθήκευση.
Τυπικές εφαρμογές:
Δομή κτιρίου: πολυ-πλαίσιο κτιρίου, κτήριο εργοστασίου από μεταλλικές κατασκευές.
Μηχανική γέφυρας: δομή στήριξης, συναρμολόγηση ζευκτών.
Κατασκευή μηχανημάτων: πλαίσιο μηχανημάτων μηχανικής, εξοπλισμός μεταφοράς.
Υποδομή: υποστήριξη σήραγγας, μεταφορικές εγκαταστάσεις.
