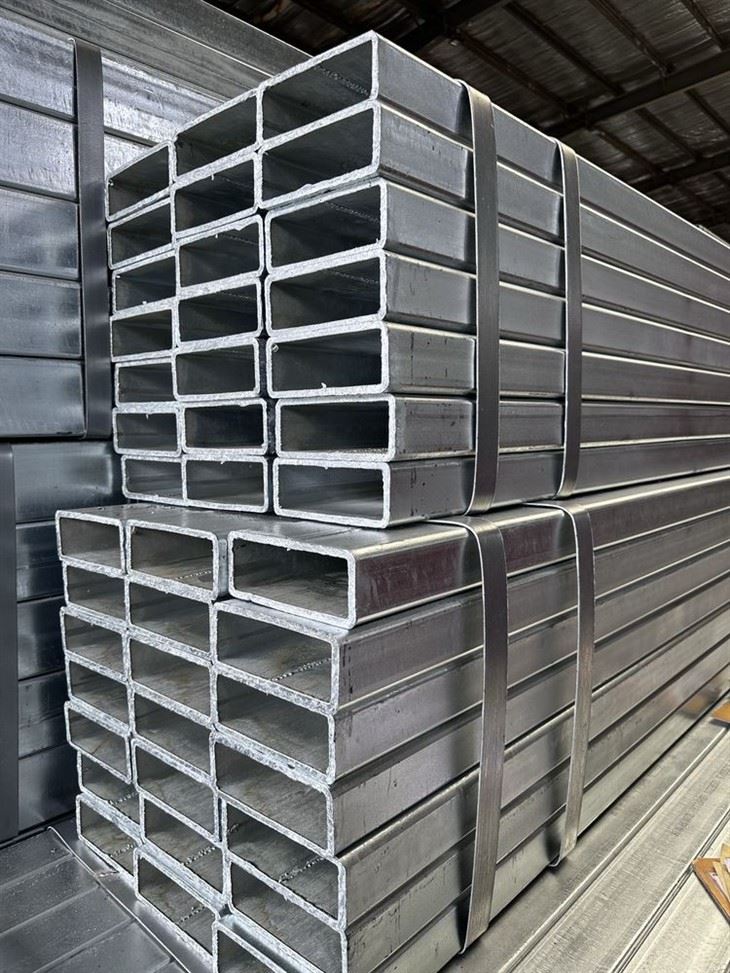

Δομική σωλήνωση από ανθρακούχο χάλυβα ASTM A500

Πλεονεκτήματα δομικών σωλήνων από ανθρακούχο χάλυβα ASTM A500

Οι δομικοί σωλήνες A500 Carbon Steel παρέχουν πολλές πλεονεκτικές ιδιότητες που το καθιστούν ένα ιδιαίτερα περιζήτητο δομικό υλικό για δομικές εφαρμογές που φέρουν φορτίο. Μερικές από τις πιο αναγνωρίσιμες ευεργετικές ιδιότητες που παρέχει η δομική σωλήνωση από ανθρακούχο χάλυβα A500 περιλαμβάνουν:

Πλεονεκτήματα χάλυβα A500

Εξαιρετική συγκολλησιμότητα

Καλή μηχανική ικανότητα

Μπορεί να εργαστεί ψυχρά

Αισθητικά ευχάριστο

Προδιαγραφές & Απαιτήσεις δομικών σωλήνων από ανθρακούχο χάλυβα ASTM A500

Οι προδιαγραφές ASTM A500 αναφέρουν ότι οι κατασκευασμένοι σωλήνες από ανθρακούχο χάλυβα πρέπει να πληρούν ορισμένες προδιαγραφές πριν πωληθούν για οποιοδήποτε τύπο έργου. Το φύλλο προδιαγραφών A 500 carbon steel παρέχει έναν βολικό και απλό τρόπο ελέγχου των προτύπων υλικών πριν ξεκινήσετε το επόμενο έργο σας.

Προδιαγραφές κατασκευαστή A500 Carbon Steel

Η προδιαγραφή ASTM A500 αναφέρει ότι οι συγκολλημένοι σωλήνες θα είναι κατασκευασμένοι από χάλυβα επίπεδης έλασης με ηλεκτροσυγκόλληση με ηλεκτρική αντίσταση. Οι διαμήκεις κοντακοί σύνδεσμοι των συγκολλημένων σωλήνων πρέπει να συγκολλούνται σε όλο το πάχος τους με τέτοιο τρόπο ώστε να διασφαλίζεται η δομική αντοχή σχεδιασμού του τμήματος του σωλήνα. Οι συγκολλημένοι σωλήνες από δομικό χάλυβα είναι συνήθως επιπλωμένοι χωρίς την αφαίρεση του εσωτερικού φλας.

Ιδιότητες συστατικού υλικού ανθρακούχου χάλυβα A500

Οι δομικοί σωλήνες από ανθρακούχο χάλυβα A500 κατασκευάζονται μόνο από υλικά που ταιριάζουν με τα κριτήρια για ανθρακούχο χάλυβα. Η χημική σύνθεση για το A500 είναι κυρίως σίδηρος με πρόσθετο άνθρακα, μαγγάνιο, φώσφορο, θείο και χαλκό. Ελέγξτε το παρακάτω διάγραμμα για τις ακριβείς χημικές προδιαγραφές ανθρακούχου χάλυβα Α500.

Χημικές απαιτήσεις ASTM A500 Βαθμού Α, ASTM A500 Βαθμού Β, ASTM A500 Βαθμού D και ASTM A500 Βαθμού Γ

Μηχανικές ιδιότητες A500 Carbon Steel

Η αντοχή σε εφελκυσμό αναφέρεται στο μέγεθος της τάσης τάνυσης που μπορεί να αντέξει ένα υλικό πριν σπάσει ή αστοχήσει. Η τελική αντοχή εφελκυσμού του ανθρακούχου χάλυβα Α500 υπολογίζεται διαιρώντας την περιοχή του χάλυβα με την τάση που ασκείται πάνω του, η οποία εκφράζεται σε λίβρες ή τόνους ανά τετραγωνική ίντσα υλικού. Η αντοχή σε εφελκυσμό είναι ένα σημαντικό μέτρο της ικανότητας απόδοσης του A500 σε μια εφαρμογή. Η αντοχή σε εφελκυσμό του ανθρακούχου χάλυβα A500 περιγράφεται στο παρακάτω διάγραμμα.

Απαιτήσεις εφελκυσμού των βαθμών ASTM A500

ASTM A500 Ανθρακούχο Χάλυβας Επιτρεπόμενες Παραλλαγές Διαστάσεων για Εξωτερικές Διαστάσεις

Οι μετρήσεις εξωτερικής διαμέτρου για σωλήνα από ανθρακούχο χάλυβα A500 πρέπει να γίνονται σε θέσεις τουλάχιστον 2" (50,8 mm) από κάθε άκρο του σωλήνα.

Για στρογγυλούς δομικούς σωλήνες με ονομαστική OD 1,900" (48,26 mm) και μικρότερη, η εξωτερική διάμετρος δεν μπορεί να διαφέρει περισσότερο από ±0,5%, στρογγυλεμένη στο πλησιέστερο { {13}}.005" (0,13 mm), του καθορισμένου μεγέθους. Για ονομαστικά OD 2" (50,8 mm) και μεγαλύτερα, η εξωτερική διάμετρος δεν μπορεί να διαφέρει περισσότερο από ±0,75%, στρογγυλεμένη στο πλησιέστερο 0,005".

Οι τετράγωνες δομικές σωλήνες και οι ορθογώνιες δομικές σωλήνες πρέπει να μετρώνται κατά μήκος των επιπέδων και να περιλαμβάνουν ένα περιθώριο κυρτότητας ή κοιλότητας. Οι καθορισμένες διαστάσεις δεν πρέπει να υπερβαίνουν τα συν/πλην δικαιώματα που εμφανίζονται στον παρακάτω πίνακα.

A500 Εξωτερικές ανοχές διαστάσεων για τετράγωνους & ορθογώνιους χαλύβδινους σωλήνες

Υπάρχουν πολλαπλοί παράγοντες που πρέπει να ληφθούν υπόψη κατά τον καθορισμό των εξωτερικών διαστάσεων ανοχές για τετράγωνους και ορθογώνιους χαλύβδινους σωλήνες. Το παρακάτω διάγραμμα και τα ακόλουθα χαρακτηριστικά περιγράφουν τις ακριβείς εξωτερικές ανοχές διαστάσεων για τον ανθρακούχο χάλυβα Α500.

ΠΑΧΟΣ ΤΟΙΧΟΥ:Το ελάχιστο πάχος τοιχώματος σε οποιοδήποτε σημείο μέτρησης δεν πρέπει να είναι μικρότερο από το 90% του καθορισμένου ονομαστικού πάχους τοιχώματος. Το μέγιστο πάχος τοιχώματος, εξαιρουμένων των ραφών συγκόλλησης, δεν πρέπει να υπερβαίνει το 110% του καθορισμένου ονομαστικού πάχους τοιχώματος. Το πάχος του τοιχώματος του τετράγωνου δομικού σωλήνα και του ορθογώνιου δομικού σωλήνα πρέπει να μετράται στο κέντρο του επιπέδου.

ΕΥΘΥΤΗΤΑ:Η επιτρεπόμενη διακύμανση ευθύτητας για δομικούς σωλήνες είναι 1/8" επί του συνολικού μήκους σε πόδια (ή 10,4 mm επί τον αριθμό των μέτρων) διαιρούμενο με το πέντε.

ΠΛΕΥΡΙΚΟ ΤΕΤΡΑΓΩΝΟ:Για τετράγωνες δομικές σωλήνες και ορθογώνιες δομικές σωλήνες, οι παρακείμενες πλευρές ενδέχεται να αποκλίνουν από 90 μοίρες όχι περισσότερο από ± 2 μοίρες.

ΓΩΝΙΑΚΗ ΑΚΤΙΝΑ:Για τετράγωνες δομικές σωλήνες και ορθογώνιες δομικές σωλήνες, η ακτίνα οποιασδήποτε εξωτερικής γωνίας δεν μπορεί να υπερβαίνει το τριπλάσιο (3x) του καθορισμένου πάχους τοιχώματος.

ΣΥΣΤΡΟΦΗ:Για τετράγωνες δομικές σωλήνες και ορθογώνιες δομικές σωλήνες, οι ανοχές για συστροφή (διακύμανση ως προς την αξονική ευθυγράμμιση) φαίνονται στον παρακάτω πίνακα.

Ανοχές περιστροφής για τετράγωνες και ορθογώνιες δομικές σωλήνες

Ανοχές συστροφής ανθρακούχου χάλυβα A500 για τετράγωνους και ορθογώνιους δομικούς σωλήνες

Η συστροφή μετριέται είτε κρατώντας πατημένο το ένα άκρο ενός τετράγωνου/ορθογώνιου σωλήνα σε μια επίπεδη επιφάνεια, με την κάτω πλευρά του σωλήνα παράλληλη με την επιφανειακή πλάκα των δύο γωνιών στο αντίθετο άκρο της κάτω πλευράς του σωλήνα. ή, μετρώντας αυτή τη διαφορά στα βαρύτερα τμήματα με κατάλληλη συσκευή μέτρησης. Η διαφορά στο ύψος των γωνιών δεν πρέπει να υπερβαίνει τις τιμές του παραπάνω πίνακα.
