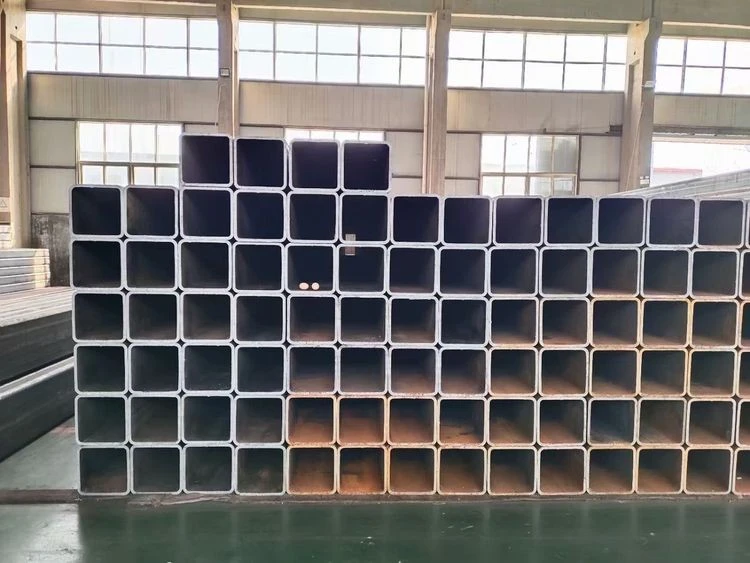

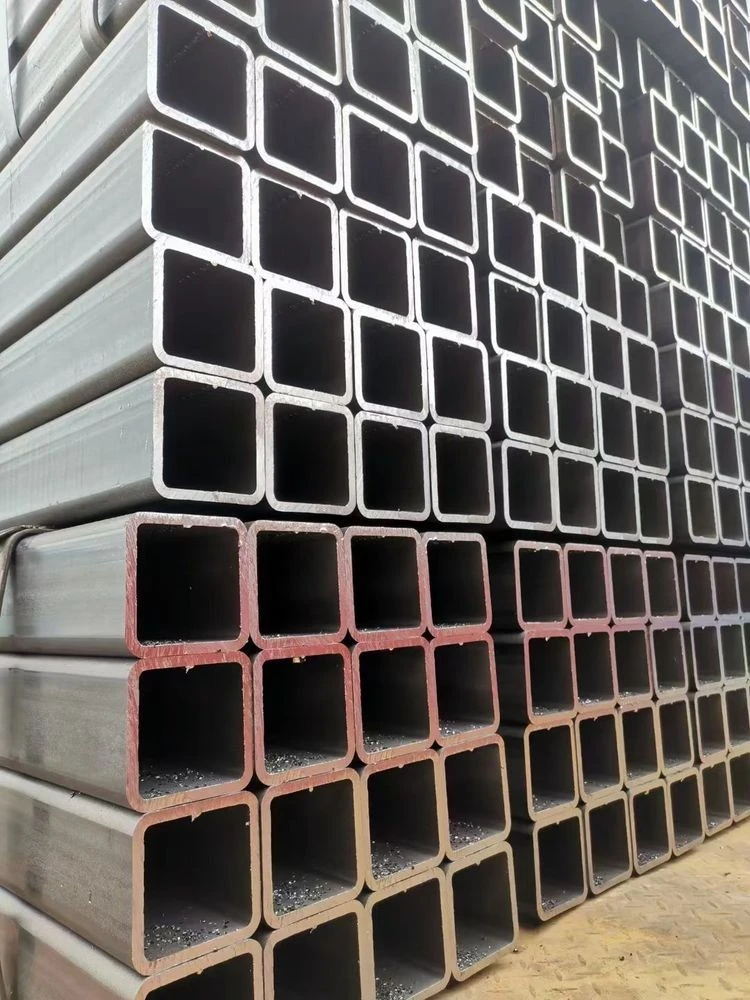

Ως 1163 Κοίλες Τομές

AS1163 κοίλες τομές

NZS/AS 1163 Κοίλη τομή

AS1163 κοίλες διατομές από δομικό χάλυβα ψυχρής μορφοποίησης

Σειρά βαθμών και τμημάτων δομικού χάλυβα

Όπου ισχύει, αυτοί οι πίνακες καλύπτουν όλο το φάσμα των κοίλων δομικών χάλυβα που παράγονται στην Αυστραλία

τμήματα, κατασκευασμένα σύμφωνα με το AS 1163.

Τα μεγέθη κοίλων διατομών και οι ποιότητες χάλυβα που αναφέρονται στους Πίνακες περιλαμβάνουν:

• Κυκλικές κοίλες τομές βαθμού C250 και βαθμού C350 (CHS)

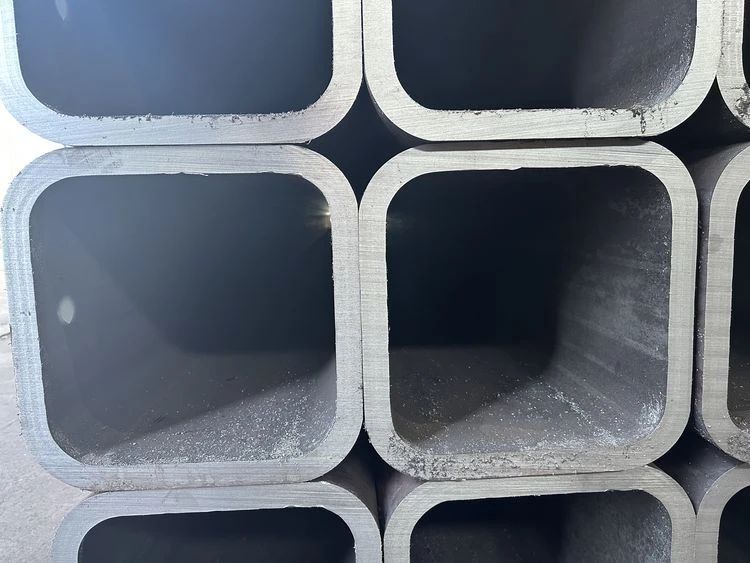

• Ορθογώνιες κοίλες τομές Grade C350 και Grade C450 (RHS)

• Τετράγωνες κοίλες τομές βαθμού C350 και Grade C450 (SHS)

Ο χαρακτηρισμός ποιότητας (π.χ. C250) βασίζεται στην ονομαστική ελάχιστη αντοχή διαρροής του χάλυβα (σε

MPa). Το πρόθεμα "c" χρησιμοποιείται πριν από την τιμή της ονομαστικής αντοχής διαρροής του χάλυβα για να υποδείξει

ότι η τομή είναι ψυχρής διαμόρφωσης. Θα πρέπει να σημειωθεί ότι το AS1163 λαμβάνει υπόψη μόνο τις ψυχρής μορφοποίησης κοίλες διατομές από δομικό χάλυβα. Το επίθημα "L0" υποδηλώνει ιδιότητες πρόσκρουσης σε βαθμό 0 όπως ορίζεται στο AS1163.

Σε αυτούς τους πίνακες:

• Ο βαθμός "C250" αναφέρεται τόσο σε C250 όσο και σε C250L0

• Ο βαθμός "C350" αναφέρεται τόσο σε C350 όσο και σε C350L0

• Ο βαθμός "C450" αναφέρεται τόσο σε C450 όσο και σε C450L0

Καταπόνηση διαρροής και αντοχή σε εφελκυσμό

Ο Πίνακας T2.1 παραθέτει τις ελάχιστες τάσεις διαρροής και τις αντοχές σε εφελκυσμό για τους τύπους κοίλων διατομών χάλυβα δομικής κατασκευής που καλύπτονται από αυτή τη δημοσίευση και χρησιμοποιούνται για τον υπολογισμό των ικανοτήτων σχεδιασμού.

Πίνακας T2.1 τάση διαρροής και αντοχή σε εφελκυσμό με βάση την ποιότητα χάλυβα
